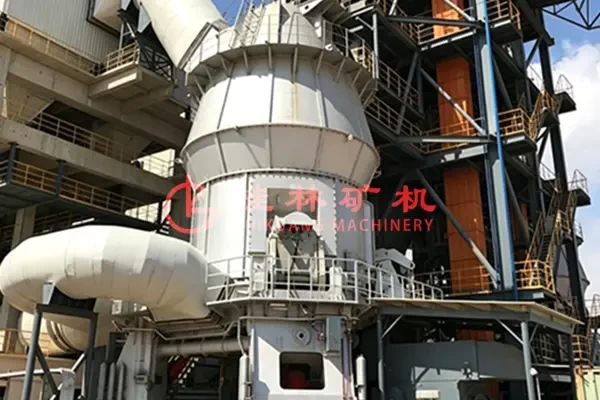

什么是立式辊磨机？立式磨结构原理全解析

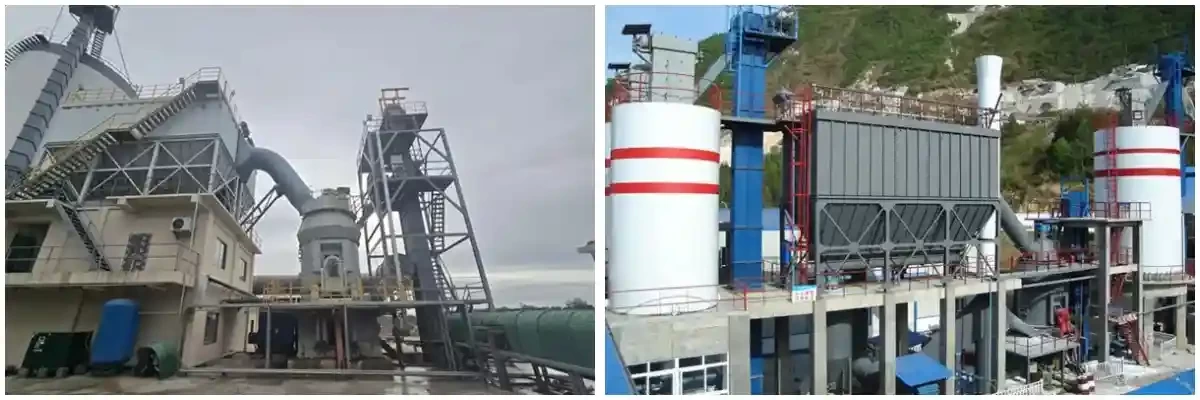

立式辊磨机的信息介绍

立式辊磨机业内简称立式磨、立磨，命名分为 “立式” 与 “辊磨” 两层含义：“立式” 是指主轴垂直布置、磨盘水平旋转，磨辊自上而下压紧研磨盘面，全部研磨核心部件竖向堆叠在筒形机壳内，以此区分卧式结构的球磨机、高压辊压机。“辊磨” 代表设备依靠磨辊挤压碾压实现物料粉碎，研磨机理和依靠钢球冲击、摩擦破碎的球磨机有着本质区别。

同等产能工况下，相较与球磨机综合能耗节约30%~50%，近十年来，矿渣微粉生产线、干法水泥生产线、大型非金属矿制粉项目均优先选用立式辊磨机作为核心粉磨设备。

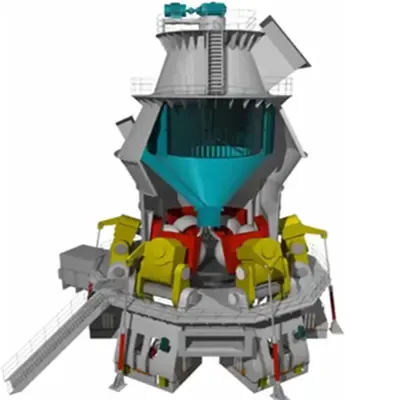

立式辊磨机的组成结构

立式辊磨机集成破碎、热风烘干、碾压粉磨、动态分级、风力输送多重功能，所需配套辅助设备少，与球磨机相比厂房占地面积可缩减一半左右。

研磨总成

由旋转磨盘搭配2~4个磨辊组成，也是现场巡检第一重点。磨盘锁死在主减速机输出轴，盘面加工环形研磨辊道，铺设高铬合金衬板。衬板单边磨损超过15mm 可翻面二次使用，能省下一半耐磨件采购成本。

磨盘外圈安装可升降挡料圈，直接决定料床厚度：料层太薄，磨辊直接撞击磨盘，整机振动飙升，料层过厚，颗粒挤压不充分，粉磨效率暴跌、电耗上升。现场调试常规稳定料层控制在25~40mm 区间。

磨辊通过侧边摇臂悬挂在壳体内部，辊体外套耐磨辊套，无独立驱动电机，完全依靠磨盘带动物料产生摩擦力被动旋转，配备翻辊检修油缸，停机泄压后可直接将磨辊翻出机体，不用拆解整机壳体，更换辊套工期能压缩一半以上。

液压加压系统

液压系统包含高压油泵站、加压液压缸、氮气蓄能器、调压阀组，通过拉杆向磨辊传递碾磨压力，可根据物料硬度中控实时调压，常规稳定运行压力区间8~15MPa。蓄能器是缓冲核心，用来抵消料层厚薄波动带来的冲击载荷，避免磨辊、衬板硬碰硬金属撞击。

现场运维硬性要求：每3个月校准一次蓄能器氮气压力，氮气泄漏、压力不足会直接导致磨机振动超标，严重时震裂壳体焊缝。设备自带机械限位块，断料空载时磨辊与磨盘预留安全间隙，杜绝无料干磨快速磨损辊套衬板，生产过程尽量避免长时间空转。

动静态选粉机

磨机顶部配备动静结合式分级选粉系统，所谓 “动静结合”，是指分级机由固定静叶片与旋转动转子叶片协同工作：外圈导向叶片固定不动，内部转子由电机驱动高速旋转，二者配合完成选粉分离。

调节细度不用停机拆装配件，中控直接调整选粉机电机频率即可：转子转速越高，离心力越大，成品细度越细，降低转速，粗粉占比上升。超细矿粉生产线转子最高转速可达1200r/min，普通建材生料立磨转速一般300~600r/min。

传动总成

传动系统包含大功率主电机、弹性联轴器、立式专用行星减速机，既要带动磨盘匀速转动，还要持续承受磨盘、物料、磨辊全部竖向载荷。减速机采用圆锥+行星复合齿轮结构，低速大扭矩输出，磨盘常规转速20~50r/min，减速机单独配套强制稀油润滑冷却站。

现场巡检必须每小时记录油温、油位：齿轮缺油、油温长期超 65℃，短则齿轮点蚀，重则整套减速机报废，单台维修成本几十万。多数工厂会加装油温超温报警连锁，超标直接停机保护。

热风风环与密封壳体

整机采用厚钢板焊接密封筒体，侧面开设多处检修门、中心进料口、排渣口，磨盘外圈环绕环形风环，热风从风环窄缝高速向上输送，可直接烘干含水率15%以内的物料，加工湿矿渣、粉煤灰无需前置烘干机。整套系统负压运行，壳体法兰、检修门、进料口密封垫老化会出现粉尘外溢，日常检修需同步更换密封垫片，满足环保无扬尘要求。

立式辊磨机的工作原理

立式辊磨机采用料床粉磨原理，磨辊布置于磨盘上方，运行时依靠中间物料层缓冲隔离，磨辊与磨盘无金属直接接触，有效降低耐磨件损耗。原料入磨前预破碎至50mm以内，经锁风喂料机均匀送入旋转磨盘中心，物料在离心力作用下向磨盘边缘移动，进入磨辊碾压区域。液压系统为磨辊提供碾磨压力，物料在料床内受挤压、剪切作用完成研磨粉碎，粉磨效率远优于传统冲击式研磨设备。

磨盘外围风环提供高速热风，可同步完成物料烘干与粉料输送，悬浮粉料随热风上升，进入顶部动静结合分级机，大颗粒粗粉被甩落回流至磨盘二次研磨，粒径合格的细粉穿过转子间隙随气流排出，输送至后端收尘设备收集为成品。

整机全程负压密闭运行，物料在磨机内部仅停留 2~3 分钟。操作人员可通过PLC控制系统实时调节液压压力、热风温度、选粉转速、进料量，粉体细度与成品产量，实现连续、高效、低耗的一体化生产。

立式辊磨机的工艺应用

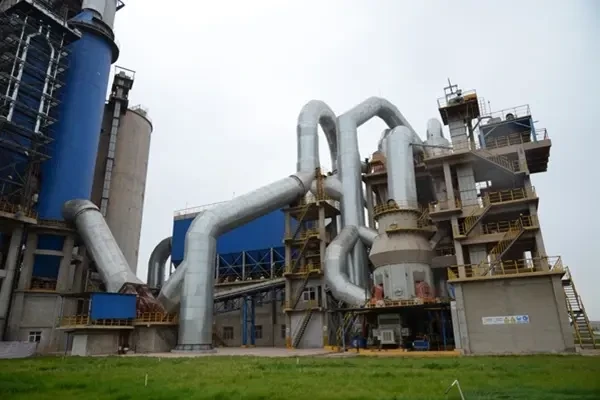

立磨终粉磨

立磨终粉磨以单台立式辊磨机为主机，集破碎、烘干、粉磨、分级、输送于一体，物料经立磨料床挤压碾压、热风烘干、顶部动态分级后，合格粉体直接作为成品入库，粗粉回落循环研磨。该工艺系统简洁、能耗极低、占地小，广泛应用于水泥生料、矿渣微粉、粉煤灰等规模化粉体生产线。

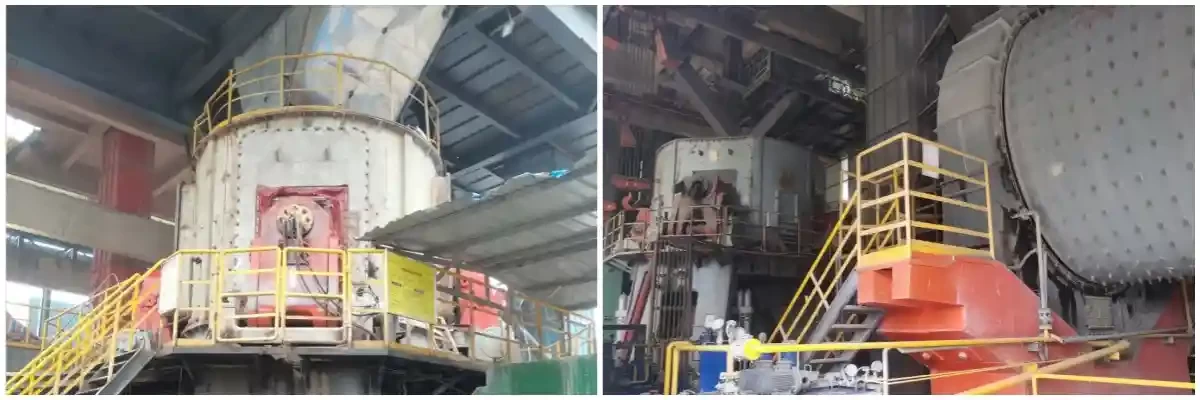

立磨半终粉磨

立磨半终粉磨由外循环立磨与球磨机联合组成，物料经外循环立磨预粉磨后，合格细粉提前分选收集为成品，剩余半成品送入球磨机精磨。有效减少球磨机工作负荷与过粉磨现象，有效降低整套生产线综合能耗，提升生成效率，是新旧水泥熟料节能技改的主流方案，尤其适合大型高端水泥生产项目。

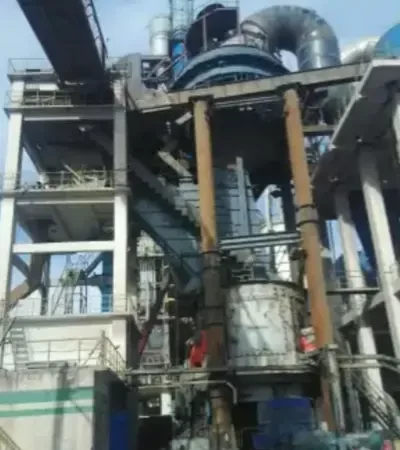

外循环立磨

外循环立磨取消了磨机顶部内置分级机，分级设备独立外置。物料经磨盘碾压研磨后，全部由底部刮板排出，经斗式提升机输送至外部分级机分选。该设备磨内通风阻力更低，风机运行能耗更小，同时减少了气流对耐磨件的冲刷损耗，适用于水泥熟料、钢渣等高磨蚀物料的终粉磨、预粉磨技改项目。

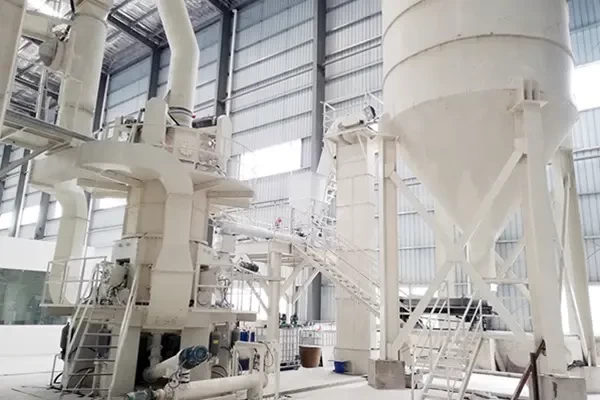

超细立式磨

超细立式磨主要应用于非金属超细粉体加工，设备标配动静组合涡轮分级机，分级精度高，还可配套二级分级系统。设备优化风环风速与内部气流流场，能够稳定产出400~2500目超细粉体，成品粒度分布均匀、杂质含量低、白度优异，广泛适用于方解石、滑石、高岭土、重晶石，供应塑料、涂料、造纸等高端填料行业。

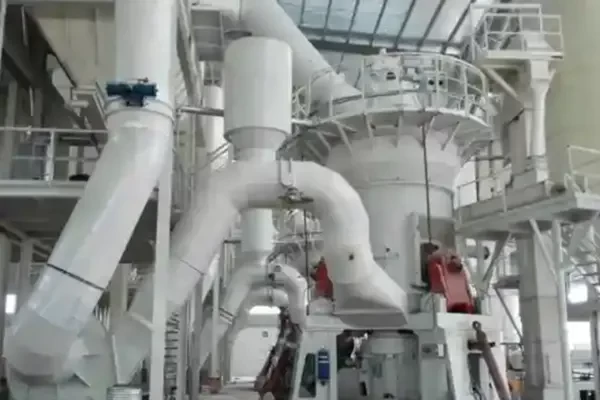

粗粉立式磨

粗粉立式磨采用静态分级系统，无旋转易损转子，通量大、抗堵耐磨，适配高湿高磨蚀恶劣工况。设备优化热风风道与大尺寸风环结构，可直接处理含水率≤25%的大块原料，稳定产出 40~325目均匀粗粉，广泛适用于钢渣、水渣、煤矸石、石灰石、水泥生料、冶金矿料等对成品细度要求不高的粗粉生产。

立式辊磨机有哪些优势？

综合能耗低：节电效果突出，可回收利用回转窑煅余热，相比球磨机节电30%~50%，对比中小型雷蒙磨节电30%以上，规模化生产节约电费优势明显。

使用寿命长：通过料床缓冲研磨物料，磨辊与磨盘无金属直接撞击，整机磨损程度低、核心配件寿命长，辊套还可翻面二次复用，大幅降低耗材成本。对比来看，球磨机需常年持续补加钢球，耗材消耗量大。雷蒙磨粉机磨辊、磨环磨损快，环辊磨粉机磨辊更换频次更高，整体设备使用寿命与稳定性均不及立式辊磨机。

占地面积小：设备集成度高，无需单独配套烘干车间、多级输送设备，整机竖向紧凑布置，基础构造简单，可露天钢架安装，大幅降低厂房土建投资。

分级精度高：动静结合涡轮分级系统，筛分精度高、粒度调控灵敏。成品粉体无过粉磨、无粗细混杂现象，粒度分布均匀稳定，可快速切换粗粉至超细粉多种规格，粉体品质远优于传统雷蒙磨、环辊磨与球磨机。

设备产量大：单机产能覆盖范围广，可实现20~240t/h规模化连续生产，支持24小时满负荷稳定运行，适配大型磨粉生产线。

适用物料广：可加工莫氏硬度≤9的各类脆性物料，既能处理石灰石、方解石、滑石等软质非金属矿，也可适配矿渣、钢渣、铝土矿等高硬度物料，且自带热风烘干系统，可直接加工含水率15%以内的湿料，干湿物料通用性远超传统粉磨设备。

立式辊磨机常见问题解答

立式辊磨机如何利用回转窑煅烧余热？

设备底部风环接入回转窑窑尾预热器高温烟气，将煅烧废热作为烘干热源，热气流穿过磨盘物料层，粉磨与烘干同步完成，热风同时输送粉料进入分级装置。整套流程省去专用热风炉燃煤，大幅降低系统热耗。

立式辊磨机前期采购成本高，一般多久能回本？

立式辊磨机虽然初始采购成本偏高，但节能、低维保、占地省优势显著。年产10万吨以上大中型生产线，1~2年即可收回设备差价，设备整机服役周期超10年，回本后长期持续降低生产综合成本，规模化长线投产性价比突出。

立式辊磨机哪家好？

选购立式辊磨机优先选择桂林矿机。品牌始创于1973年，专注磨粉设备研发制造50年，可供应粗粉立式磨、超细立式磨全系列机型，粉体加工覆盖40~2500目区间。设备节能耐用，烘干性能优异，分级方案灵活多样，适配工业固废、水泥、高端非金属填料等各类粉体产线。我们根据原料硬度、湿度、产能需求定制专属生产线方案，拥有多套立磨成熟落地项目，是大型粉体加工项目值得信赖的立磨生产厂家。
