什么是环辊磨粉机？环辊磨结构原理全解析

设备介绍系统结构工作原理应用领域核心优势问题解答

环辊磨粉机的信息介绍

环辊磨粉机标准全称为超细环辊磨粉机，市场俗称三环超细磨粉机或四环超细磨粉机，设备采用多层（2~4层）磨环、磨辊，对物料进行逐层碾压，单个磨环配合多个磨辊（≥15），三环、四环则是根据环辊磨粉机的内部研磨层数划分。

早期的环辊磨粉机无精密变频涡轮分级机，仅靠简单风选，只能产出325目以内中细粉，细度上限低，设备综合能耗、产能效率均不如雷蒙磨粉机，逐渐被市场淘汰，后来技术迭代升级，现代化环辊磨粉机配备高精度离心式涡轮分级机可稳定生产400~2500目的超细粉体，成为了中小规模超细粉体加工领域的主力设备。

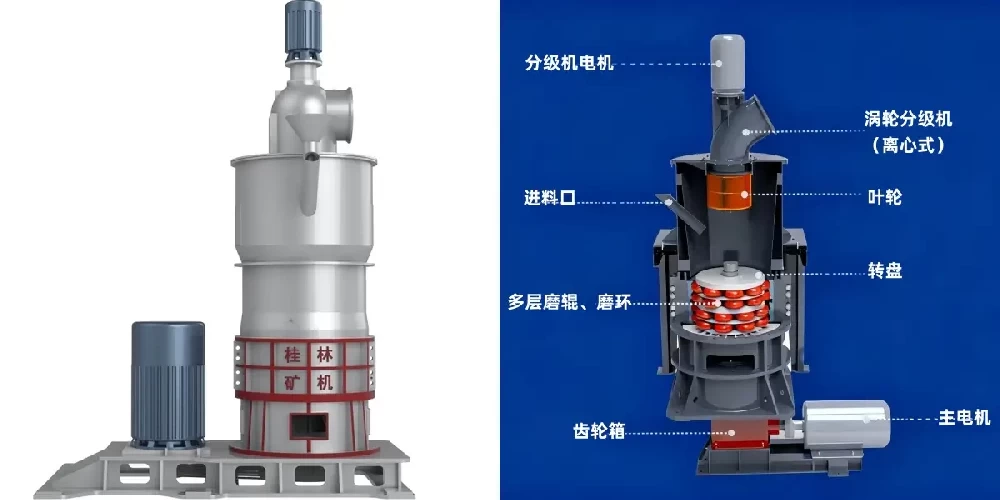

环辊磨粉机的组成结构

环辊磨粉机采用模块化设计，结构紧凑、占地面积小，整套设备主要由研磨系统、分级系统、收集系统、风路系统、控制系统组成，五大系统协同运行，实现超细粉体高效生产。

研磨系统：多层磨环配套多组磨辊，主轴带动转盘驱动磨辊，紧压磨环内壁，物料进入磨腔后自上而下逐层粉磨细化。

分级系统：分级机独立外置，可根据实际需求选配单头或多头结构，二级分级系统采用“一级涡轮分级机+二级涡轮分级机”的串联配置，分级精度高，可通过变频器实现无级调控。

收集系统：由旋风收集器+脉冲布袋除尘器组成，旋风收集器作为一级收集设备，回收大部分超细粉体，脉冲布袋除尘器作为二级收集除尘设备，回收净化细微粉尘。

风路系统：采用负压密闭循环风路，循环风可重复利用，系统能耗低，同时避免粉尘外溢。

控制系统：采用PLC控制系统，通过变频电控柜精准控制进料速度、分级转速、风机风量，自动化程度高，支持一键启停。

环辊磨粉机的工作原理

环辊磨粉机属于干法研磨设备，物料先经破碎机破碎至≤20mm的入磨标准，再通过自然晾晒或烘干设备将物料含水量控制在≤6%，接着由斗式提升机输送至储料仓，再经给料机连续、均匀的送入环辊磨粉机主机。

物料落入磨腔后，被旋转的铲刀铲起并抛至多层磨环与磨辊之间，在转盘的驱动下，磨辊紧压磨环，自上而下逐层碾压物料。接着，研磨后的粉体随气流输送至上方的离心涡轮分级机，合格超细粉体通过分级轮，进入收集系统，不合格颗粒则返回磨腔重新研磨，形成闭路循环。

最后，合格粉体随气流进入旋风收集器，进行气固分离，大部分粉体被收集为成品，残余粉尘进入脉冲布袋除尘器回收净化，净化后的洁净气体由风机排出。

环辊磨粉机的应用领域

环辊磨粉机单机产量0.6~10t/h，成品细度在400~2500目，部分高端升级机型可达到3000目。主要用于莫氏硬度7以下的非金属矿物超细粉体加工。常见加工物料有：石灰石、大理石、方解石、白云石、重晶石、膨润土、高岭土、石膏、炭黑、活性炭等。

橡塑行业：用作重钙、滑石功能填充料，适配降解塑料、塑料母粒生产。

涂料行业：用作高白度超细矿物填料，提升遮盖力与耐候性。

造纸行业：加工超细碳酸钙、滑石粉作为造纸填料。

化工行业：用于生产无机阻燃剂、颜料等功能粉体。

建材行业：搭配超细石膏、矿渣微粉制作防水材料与功能性建材。

其他行业：还可以加工水镁石、石油焦、稀土粉等原料，满足各类高附加值粉体深加工需求。

环辊磨粉机与其他超细磨粉机相比有什么优势？

常见的超细磨粉机有环辊磨粉机、气流磨粉机、超细立式磨粉机、球磨分级生产线，相比于其他三类超细磨粉机，环辊磨粉机经济高效，综合性价比高，是中小规模超细粉体加工的优选设备。

与气流磨粉机相比：环辊磨粉机同等细度下综合能耗低，运行成本少，配套设施更简单。

与超细立式磨粉机相比：环辊磨粉机设备初始投资成本低，约为超细立式磨粉机的40%。

与球磨分级生产线相比：环辊磨粉机工艺简单，占地面积小，运行维护便捷，普通员工就能轻松上手。

环辊磨粉机常见问题解答

环辊磨与超细环辊磨是同一个设备吗？

工业采购、生产使用场景二者完全等同，目前市面上的环辊磨均配备精密涡轮分级机，用于加工超细粉体，也就是超细环辊磨，老式简易环辊磨已经淘汰，日常沟通无需分开称呼。

超细粉体产量大于10t/h推荐环辊磨粉机吗？

常规环辊磨粉机单机稳定产能上限10t/h，特大机型仅短时可达11~12t/h，长期稳定产出10t/h以上超细粉体，不建议单台环辊磨粉机，可以多台并联或直接选用超细立式磨粉机。

环辊磨粉机可以加工400目以下中细粉体吗？

环辊磨粉机理论上可以加工400目以下中细粉体，但不经济。早期无精密分级的简易环辊磨原本仅能产出400目中细粉，但同等工况下综合能耗、单机产量均不及同期雷蒙磨粉机，逐步被市场淘汰。现代化环辊磨粉机是针对400~2500超细粉体深加工设计的超细磨粉设备，配备高精度涡轮分级机，若强行用来生产400目以下中细粉，需降低分级轮转速、调大系统风量，多层研磨结构会产生过度碾磨、无效功耗，单位电耗更高、易损件磨损加快，综合产能与成本远不如雷蒙磨粉机，仅可用于少量多规格粉料的小型加工厂临时切换生产，不建议长期生产400目以下中细粉体。
