什么是外循环立式磨粉机？

外循环立式磨粉机的技术优势

外循环立磨采用薄料层高压力研磨方式，磨辊局部压强可以做到 2000~2500kPa，相比常规风扫立磨，研磨压力直接翻一倍。物料铺在磨盘上，同时承受挤压和剪切双重作用，粉磨效率明显更高。市面上主流机型多采用 2+2 四辊双加压结构，面对进料硬度波动、来料粒度忽大忽小的工况适应性更强，这套结构也方便后续接入智能调压控制系统。进料位置搭配缓冲导流结构加上双挡料装置，能够稳住磨盘料层，减少物料向外逃逸；辊套与衬板选用高耐磨焊丝堆焊加工，核心耐磨件使用寿命能够延长 30% 以上。和传统风扫立磨最大的结构差别，就是它拿掉了喷嘴环、机内选粉机构这类风扫配套部件，磨机腔体内部不存在通风压差，从根源杜绝高速含尘气流持续冲刷磨辊、磨机壳体内壁带来的磨损问题。

磨机内部不再依靠气流输送粉料，研磨后的全部物料依靠斗式提升机这类机械设备输送到磨机外部的选粉单元，由此带来实打实的工艺利好。整套系统的气体阻力能下降约 5000Pa，主风机装机容量与运行耗电同步降低，通风耗电在整套粉磨系统中的占比明显缩减。物料经过碾磨出来是松散粉体，不会形成坚硬料饼，配套的 V 型选粉机就不用额外加装打散构件，设备整体高度降低，选粉环节能耗也跟着减少。不管是新建产线工艺排布，还是老厂技改项目，都可以结合现场场地条件、成品细度指标，灵活调整分选精度和工艺流程，适配性远高于选粉机内置的风扫立磨。

外循环立式磨粉机的工艺应用

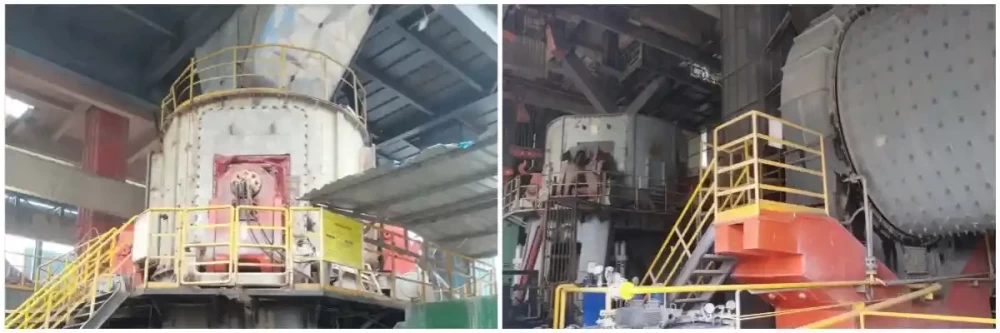

水泥半终粉磨工艺

水泥粉磨领域，半终粉磨是外循环立磨落地最多、技术最成熟的方案，一般采用大功率外循环立磨搭配中小功率球磨机，立磨与球磨装机功率比通常不低于 1。整套系统里面，破碎和粗粉磨的主力任务交给立磨完成，物料碾磨完成后经机械提升送入两级选粉单元。第一级分选直接分出 35%~45% 的合格水泥细粉，0.08mm 筛余控制在 1% 以内，这部分成品直接送入水泥库；剩下粒度均匀的粗料送入球磨机，继续细磨并优化颗粒级配。这种组合模式，一方面靠立磨前置大幅度拉高系统产能，另一方面保留球磨机优化颗粒形貌、提升水泥强度的优势，避开单纯风扫立磨终粉磨容易出现的水泥成品性能偏弱的短板。

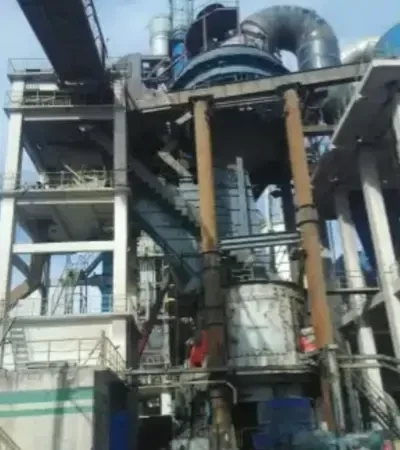

生料终粉磨工艺

用于生料制备时，外循环立磨采用 “磨机碾磨 + 机械提升 + 两级外置选粉” 闭路循环工艺。物料经过立磨研磨后全部由提升机送入 V 型选粉机粗分，粗颗粒直接送回立磨再次碾磨；细粉随气流进入高效动态选粉机做精细分选，合格生料成品由收尘设备收集，筛选出来的粗粉同样返回磨机循环粉磨。整套工艺取消磨内通风，风机只负责成品输送与除尘，风机耗电占比大幅下降。
