什么是颚式破碎机？颚式破碎机结构、原理、应用全解析

颚式破碎机简介

颚式破碎机行业内简称为颚破，目前市面上绝大多数生产线的一级破碎设备，均采用PE、PEX 系列复摆颚破，老式简摆颚破现已彻底淘汰。在矿石破碎、砂石加工以及矿粉生产领域，复摆颚破是最通用、最核心的粗碎设备。无论是露天矿山原石加工、基建砂石生产，还是建筑垃圾、工业固废资源化处理，颚破始终作为生产线的第一道破碎关口。

该设备可处理抗压强度320MPa以内的各类硬质石料，机身结构扎实、故障率低，能够适应野外复杂恶劣工况。尤其在非金属矿粉生产线中，复摆颚破是雷蒙磨粉机前端的必备预处理设备，可以稳定把控磨粉机进料粒度，预防磨机闷机、堵料等问题，保障整条粉磨产线平稳运行。

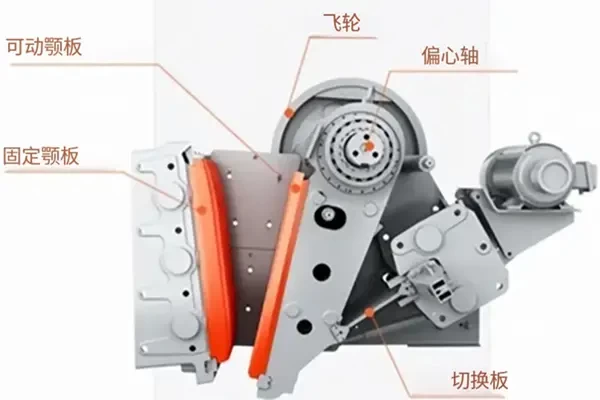

颚式破碎机的结构组成

机架总成

机架主要由前墙、侧壁、后支座、轴承基座构成，承担设备全部破碎冲击载荷，中小型机型普遍采用钢板焊接机架，性价比高、整机轻便。大型重载工况设备优先整体铸钢机架。焊接机架长期承受冲击震动容易产生应力隐患，严重时机身开裂、轴承座移位。

破碎系统

由定颚、动颚、两侧护板围成上宽下窄的V型破碎腔体。所有耐磨配件材质选用ZGMn13高锰钢，抗冲击、耐磨损。颚板加工成齿形便于咬合击碎原石，颚板上下结构对称，单面磨损之后翻面继续投入使用，节约耐磨件耗材成本。物料依靠自重，经多层挤压之后向下排出。

传动总成

传动总成由电机、传动皮带、飞轮、偏心主轴、调心滚子轴承组成。很多现场操作人员对飞轮的工作原理并不熟悉：颚破是间歇式作业设备，挤压石料瞬间冲击负荷极大，空载排料期间飞轮储存动能，在下一次破碎工序释放能量，缓冲电机瞬时负载，防止电机过载发热。偏心主轴旋转，进而驱动动颚实现复合摆动。

安全配件

铸铁肘板为整机的牺牲式安全配件，正常工作时传递破碎挤压力，铁块等硬质杂物卡进破碎腔，肘板会率先断裂，隔绝冲击荷载，保护偏心主轴、机架等贵重大件。相较维修主轴，更换肘板的耗材成本很低。

排料系统

通过增减垫片便调节出料间隙，垫片锁紧牢靠，能够适应多尘、高温的露天作业环境，排料间隙不易出现位移。现场实操技巧：加装垫片、放大排料口，生产产能提高，但出料石料粒度偏粗。调小排料口可得到更细碎的物料，产量则会下降。切勿一味收窄排料口来制取细料，不然颚板磨损速度将会成倍加剧。

拉杆弹簧

单次破碎作业完成之后，弹簧牵引动颚复位，保证往复循环摆动运转顺畅。弹簧预紧力应当调试至合适区间：拉力偏小会造成动颚复位不到位，出料粒度参差不齐，预紧过紧则整机震动加剧，各类零部件磨损损耗加快。

颚式破碎机工作原理介绍

之所以叫作颚式破碎机，设计原理源自动物上下颚咬合咀嚼的仿生结构，借助动颚、定颚往复挤压从而粉碎石块。

颚破属于周期性间歇式破碎设备，通过挤压、劈裂、弯折、搓磨四种形式处理石料，相较老式简摆颚破，复摆机型下料更为顺畅，堵料故障率更低。电机驱动偏心主轴转动，动颚朝向定颚压紧挤压矿石。主轴持续旋转带动动颚后撤分离，达到粒度标准的石料依靠自重下落，随后拉杆弹簧组件带动动颚复位，开启下一轮破碎循环。动颚下行方向的摆动可助推物料往下输送，正是该结构让复摆颚破不容易发生堵料。

挤压破碎：硬质矿石主要依靠动静颚施加压力，破坏矿石内部晶体结构。

劈裂破碎：颚板齿牙咬合石料，制造集中应力，顺着矿石天然纹理将其撑开。

弯折破碎：长条、异形石料受支点作用力发生弯折断裂。

搓磨破碎：石块彼此挤压摩擦，打磨尖锐棱角，改善成品骨料外形。

物料在破碎腔自上而下分层破碎：上层破碎大块原石，中层进一步细化粒径，底层挤压修整骨料形态。合格颗粒向下排出，粒径偏大的物料滞留腔内继续破碎加工。对比反击式破碎机、锤式破碎机的冲击破碎方式，颚破采用静态挤压受力柔和，耐磨配件使用寿命更长，更加适配高硬度原石料破碎。

如何选择合适的颚式破碎机？

现如今投产运行的颚式破碎机基本均为复摆式结构，破碎原理相通，主要区别体现在破碎腔体构造、排料间隙以及适用工序。选购无需死记各项参数，按照生产线工序需求挑选即可。

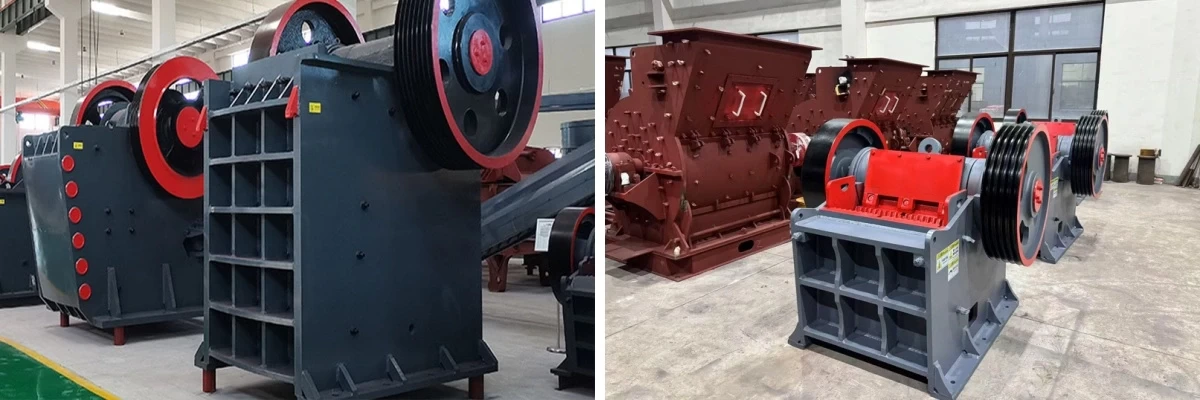

PE粗碎颚式破碎机

PE系列是生产线粗碎的主力设备。动颚直接悬挂于偏心主轴，底端由单块肘板支撑。设备运转时动颚除水平往复摆动之外，还具备向下的运动行程，构成复合摆动轨迹。该机结构紧凑、采购成本实惠，挤压破碎后的石料粒型圆润规整，花岗岩、玄武岩、石灰石、建筑拆迁固废均可直接进料破碎。短板在于动颚下行滑动会摩擦颚板齿面，颚板属于常规易损件，定时检修更换便可保障生产线正常运转。

PEX细碎颚式破碎机

PEX传动结构与工作原理和PE粗碎颚破一致，升级重点为破碎内腔。腔体经过优化设计，排料行程缩短、底部出料间隙更小，主打可控的细粒度出料。生产当中大多用作细碎设备，为圆锥破碎机或者雷蒙磨粉机调配达标进料粒度。不少生产线产能低迷，诱因便是粗破出料粒度参差不齐，大块物料进入粉磨设备，加速配件损耗并且制约产能，增设细碎颚破规整进料粒径，可以极大稳定后端粉磨设备工况。

液压式颚式破碎机

大型自动化破碎生产线优先选用液压式颚式破碎机。普通铸铁肘板遭遇铁块、合金碎渣等硬物时容易折断、迫使产线停机，液压款式碰到不可破碎物料能够自动泄压退让，以此保护主轴、轴承等高价值零部件。排料口间隙采用液压调节，调料操作便捷省力，适配全天候连续作业的规模化破碎厂区。

颚式破碎机在磨粉生产线中的应用

颚式破碎机采用挤压式破碎成型，加工后的石料颗粒规整、流动性优异。设备可处理抗压强度320MPa 以内的各类硬质矿石，耐磨件使用寿命长。搭配垫片式排料间隙调节结构，出料粒度稳定、波动小，非常适用于磨粉生产线前置预处理工序，能够持续为雷蒙磨粉机提供粒度均匀、规格统一的入磨物料。

若直接将大块矿石原料送入雷蒙磨粉机，极易造成磨机闷机、磨辊、磨损加剧，导致整条生产线产能偏低、工况不稳。常规雷蒙磨粉机最大进料粒度仅30~35mm，行业稳妥入磨粒径建议控制在15~25mm。因此绝大多数非金属矿粉生产线，常常采用PE粗碎+PEX细碎的两级组合工艺完成破碎预处理。

关于颚式破碎机常见问题解答

颚式破碎机适合破碎哪些石料？

适用于花岗岩、鹅卵石、方解石、石灰石、青石、大理石这类非金属矿石破碎，不适用于高黏性、高含水率的黏湿物料，例如黄泥。

颚式破碎机肘板老是断裂怎么办？

常见诱因有铁块误入破碎腔体、长期超负荷给料、两侧垫板厚度不均、肘板配件质量较差。可以加装除铁器做好除铁防护、保持匀速进料、装配成对且规格统一的垫板。

颚式破碎机冬天低温启动困难怎么办？

低温环境会使润滑脂黏度升高、流动性变差，造成颚式破碎机启动困难。建议更换低温专用润滑脂，让设备空载运转预热数分钟后再投料生产。
