立式磨粉机工作原理详解

立式磨粉机的组成结构

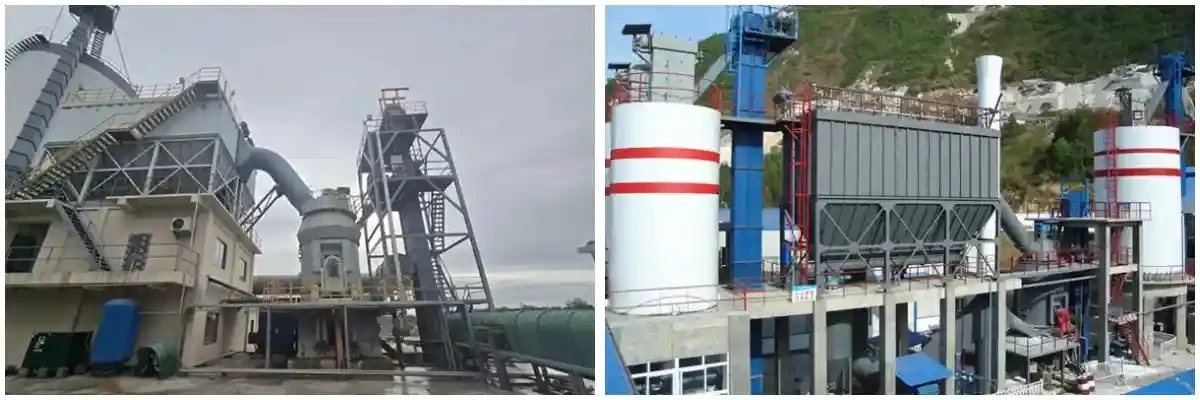

立式磨粉机又称立式辊磨机，简称立磨，是集破碎、烘干、粉磨、分级、输送功能于一体的高效集成化粉磨装备，广泛应用于水泥生料制备、矿渣微粉加工、煤粉制备、非金属矿深加工等大规模工业制粉领域。整套设备可分为五大核心系统：

碾磨系统

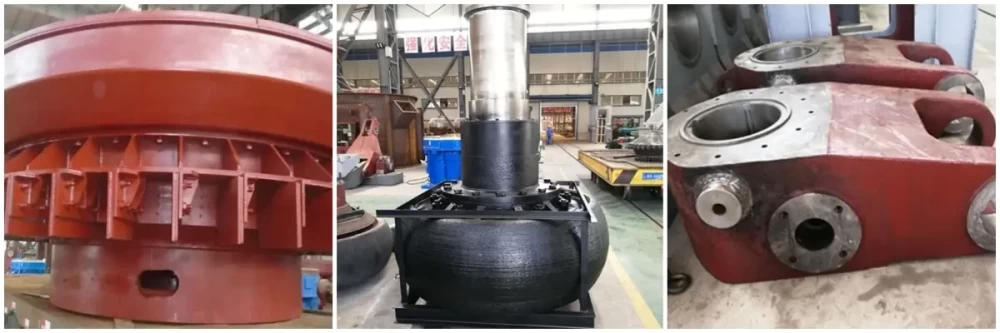

碾磨系统主要由磨盘、磨辊组成，磨辊借助摇臂悬挂于磨盘上方，依靠液压加压系统对料床施加碾磨压力。磨盘带有环形粉磨辊道，外缘装设挡料环，以此管控料层厚度：料层太薄容易造成磨辊撞击磨盘，引发整机剧烈振动。料层过厚，碾压力难以穿透底层物料，粉磨效率便会大幅降低。设备正常运行期间磨辊不会直接接触磨盘衬板，二者之间隔着物料料床，可显著减少金属部件磨损。

液压系统

液压系统由液压站、液压缸与蓄能器组成，可为磨辊提供10~30MPa的垂直碾压力，可根据物料硬度及成品细度灵活调节压力参数。蓄能器具备储能、缓冲双重功能：正常工况下稳定维持碾压力，当料床通过铁块、硬质石英等杂质时，可瞬时泄压、抬升磨辊，有效规避刚性冲击造成的设备振动与衬板破损问题。

分级系统

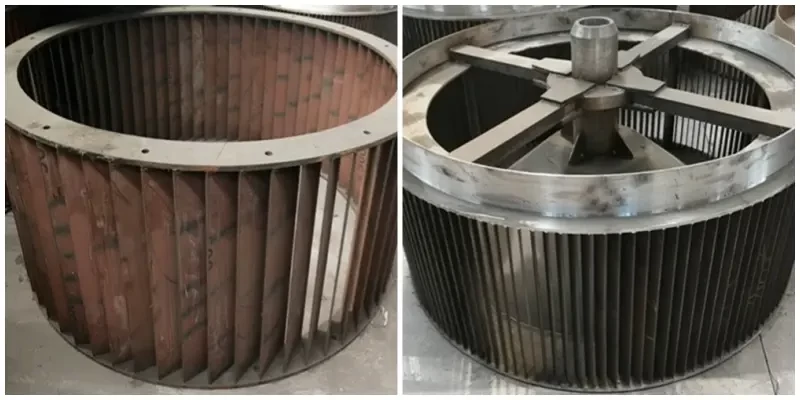

分级系统采用动静结合式涡轮分级机，位于磨机顶部，由固定导向叶片与动态旋转转子组成。固定导向叶片，负责规整气流方向，形成稳定均匀的旋转流场，高速运转的转子利用离心力场，实现物料精准筛分。通过调节转子工作转速，灵活调控成品细度，有效保障成品粒度均匀、品质稳定。

风路系统

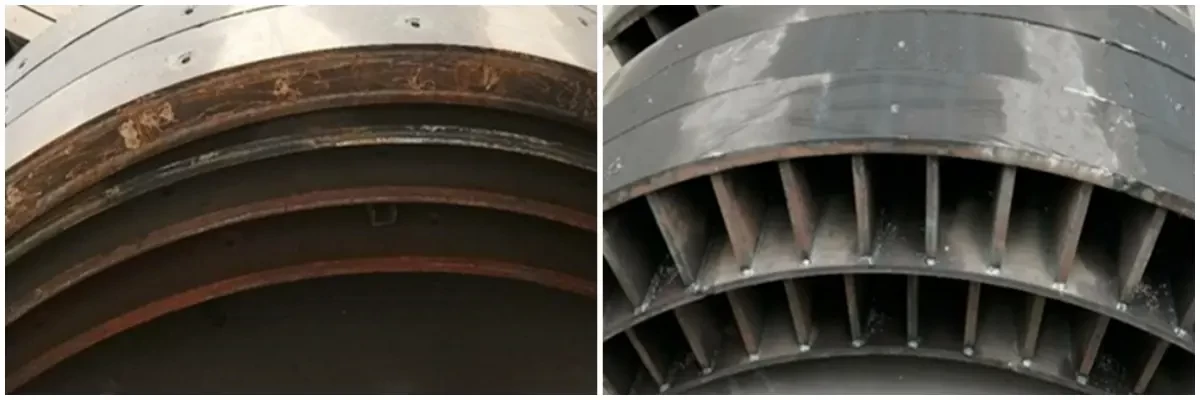

风路系统以磨机下部风环（喷口环）为核心，高速热风由此通入磨腔，同步实现物料气流输送、物料烘干与重力分级三大功能。磨机底部配有刮料板与排渣结构，专门排出无法被气流托起的重质颗粒、难磨物料及机械杂质。整套风路配合尾部主排风机形成密闭负压环境，为磨内物料悬浮输送、气流循环提供稳定动力。

辅助系统

辅助系统包含磨辊密封风系统、磨内喷水装置以及润滑系统。其中磨辊密封风向轴承腔持续通入高压冷风，使轴承腔内保持正压环境，阻挡磨内高浓度粉尘侵入，有效防止油封磨损与轴承烧毁，正常工况下密封风压需高于磨腔负压0.3MPa以上。磨内喷水装置可调节料床黏性、降低磨腔温度，适配高硬度、易松散物料的粉磨工况，能够有效稳定料床、抑制设备振动。

立式磨粉机的料床粉磨原理

立式磨粉机与传统球磨机的本质区别，在于采用料床挤压粉碎原理，而非球磨机的冲击粉碎机制。物料在稳定料床内受三重作用力共同作用，粉碎效率更高、能量损耗更低：

垂直挤压破碎

磨辊通过液压系统施加高压，垂直作用于料床，使大块物料在压应力下内部裂隙扩展，发生脆性断裂，完成初级粉碎。这是物料粗碎阶段的主要能量来源，直接决定设备的单机处理能力。

剪切研磨物料

磨盘转动带动料层同步运动，磨辊在物料摩擦力作用下自转，两者接触线速度存在固定差值，对料层内颗粒产生持续剪切与研磨作用，磨平颗粒棱角，使粒径进一步细化。碾压力越高，剪切研磨效果越强，成品越容易做细。

粒间互磨效应

稳定料床内颗粒紧密堆积，在碾压力作用下颗粒间相互挤压、摩擦、碰撞，产生粒间粉碎效应。细颗粒填充于粗颗粒间隙，既充当缓冲垫层避免金属衬板直接接触，又通过颗粒间的相互作用完成二次粉碎。这就是立式磨粉机单位电耗要远小于球磨机的核心原因。

立式磨粉机同步烘干原理

立式磨粉机可在粉磨的同时完成烘干作业，尤其适用于矿渣、原煤、石膏等高水分物料。热风从磨腔下部进风口通入，经风环加速后与物料逆流接触，烘干过程分为三个阶段：

一、磨盘料层受热，表面水分初步蒸发。

二、物料被气流托起后呈悬浮状态，颗粒表面积大幅增大，与热风进行强烈热交换，实现高效烘干。

三、上部选粉区域内，气流余热对细颗粒进行二次脱水。

设备通过控制热风入口温度（通常200~350℃），可将成品水分稳定控制在0.5%~1.5%，无需单独设置前置烘干设备，就可直接处理水分含量≤15%的物料。

需注意：对于煤粉制备等易燃易爆工况，需严格控制热风温度与出口温度，防范自燃风险。

立式磨粉机的工作流程

进料与布料

物料经锁风喂料器从磨机侧部或顶部进料口落入旋转的磨盘中心区域，在离心力作用下沿径向向磨盘边缘均匀扩散，逐步铺展成厚度均匀的连续料层，进入磨辊下方的粉磨区域。锁风喂料器可隔绝磨腔内外压差，防止热风与粉尘从进料口外泄，保障磨内负压稳定与烘干热量不流失。

磨粉与烘干

物料随磨盘转动通过磨辊正下方的辊道区域，在高压作用下依次完成挤压破碎、剪切研磨与粒间互磨，经过多组磨辊连续碾压，物料粒径逐步细化。与此同时，磨腔下部通入的高温热风持续冲刷磨盘料层，对堆积物料进行表层加热，初步蒸发物料表面游离水分。

研磨后的物料继续向磨盘边缘移动，到达风环位置时，被风速20~30m/s的高速高温上升气流垂直托起。此阶段为整机核心烘干环节，物料被气流吹散呈悬浮状态，颗粒与高温热风充分接触、大面积换热，快速蒸发内部水分，实现深度烘干脱水。

同时完成重力初分级：粒径与密度较大的颗粒，沉降速度大于气流上升速度，直接回落至磨盘重新粉磨，中等及细颗粒随热风向上运动，进入上部分级区域。

分级与收集

气流携带烘干后的物料进入分级机后，经固定导向叶片形成稳定旋转流场，高速旋转的转子产生强离心力完成精准分级。过程中热风余热持续作用于悬浮细颗粒，实现二次辅助烘干，保障成品水分均匀达标。其中较粗颗粒受离心力作用被甩向壳体壁面，失速后沿锥斗回落至磨盘中央，与新进料混合后再次粉磨。合格细粉穿过转子叶片间隙，随气流从出风口排出磨机，进入后续收尘系统进行收集净化。
