超细磨粉设备工作原理及适用范围

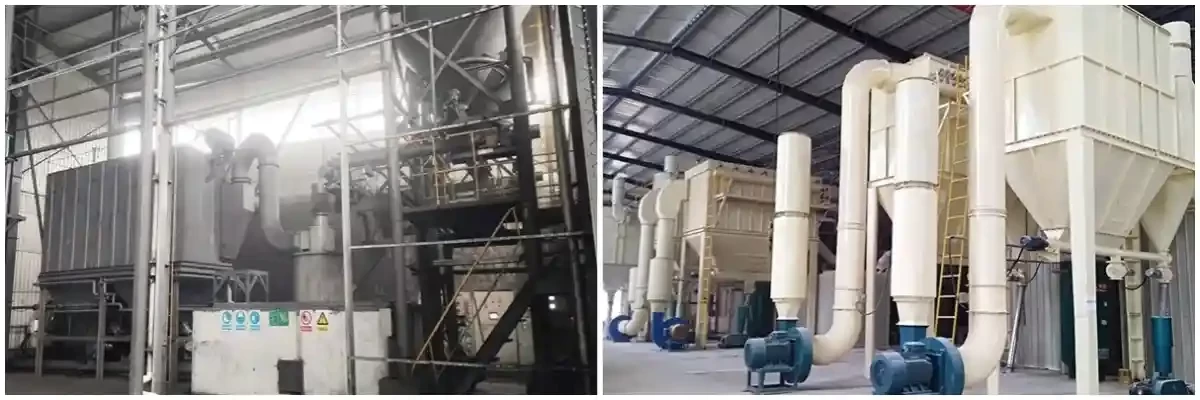

超细环辊磨粉机工作原理和应用

超细环辊磨采用多层磨环与多组磨辊层层碾压物料，物料经前端破碎后，由提升机送入储料斗，经振动给料机定量送入主机研磨腔。主机主轴带动转盘及多层磨辊架旋转，磨辊在离心力作用下水平向外摆动，紧压内侧固定的磨环内壁，同时绕自身销轴自转。物料自上而下依次通过各层磨辊与磨环之间的间隙，受到连续的冲击、挤压与滚碾作用逐级粉碎，通常配置3~4层磨辊组以保证充分研磨。

粉碎后的粉体在重力作用下落至主机底部底盘，由侧部鼓风机产生的负压气流向上吹起，带入主机顶部的强制涡轮分级机。分级轮高速旋转产生离心分级场，细度合格的细粉通过分级轮进入脉冲除尘器收集，粗颗粒沿分级室内壁回落，重新进入研磨区再次粉碎。整个风路系统采用闭路循环设计，除研磨室局部正压外，其余管路均在负压状态下运行，粉尘溢出少。

超细环辊磨成品细度覆盖400目至3000目，单机产能适中，适合中小规模超细粉体生产。广泛应用于非金属矿深加工、涂料填料、橡塑助剂、农药化工等领域，适合中等规模的超细粉体生产。可加工碳酸钙、方解石、滑石、重晶石、钾长石、膨润土、高岭土、萤石、水镁石、石油焦、白炭黑等莫氏硬度7级以下的脆性物料，对中等硬度物料的超细粉碎性价比突出。

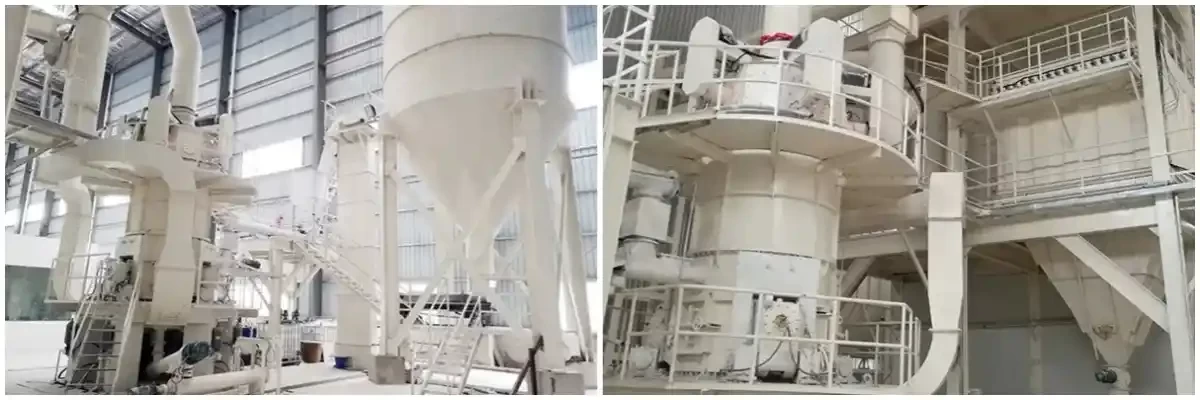

超细立式磨粉机工作原理和应用

超细立磨属于辊压式研磨设备，集粉磨、分级、输送、烘干于一体，是中大型超细粉体生产线的主流机型。主机由主电机通过行星减速机驱动磨盘水平转动，物料经锁风螺旋给料机定量送入磨盘中心区域，在离心力作用下沿磨盘径向向边缘均匀移动，进入磨辊与磨盘形成的辊道研磨区。磨辊通过液压加压装置施加碾压力，同时随磨盘公转并绕自身轴自转，物料在通过辊道时受到挤压、碾压与剪切复合作用，大块物料被直接压碎，细粒物料形成料床发生粒间粉碎。

研磨后的物料继续向磨盘外缘移动，到达风环处时被底部向上喷出的高速气流带起，粗颗粒因重力作用回落至磨盘重新研磨，细粉随气流上升至磨机上部的涡轮分级机。高速旋转的分级叶轮产生离心力场，粗颗粒被甩向筒壁下落返回磨盘，合格细粉穿过分级轮叶片间隙，随气流进入脉冲除尘器收集为成品。混入物料中的铁块、渣石等重质杂质无法被气流携带，跌落至磨机下腔由刮料板刮入排渣口排出机外，实现自动排渣。

超细立磨成品细度通常在400目至2500目，适用于建材、化工、冶金、环保等行业的大规模超细粉磨，尤其适合年产万吨级以上的粉体生产线。典型加工物料包括石灰石、方解石、大理石、重钙、滑石、白云石、高岭土、硅灰石、叶腊石、石膏、石墨等莫氏硬度9级以下、含水量15%以内的脆性非金属矿物，也可用于矿渣、钢渣等工业固废的超细资源化加工。

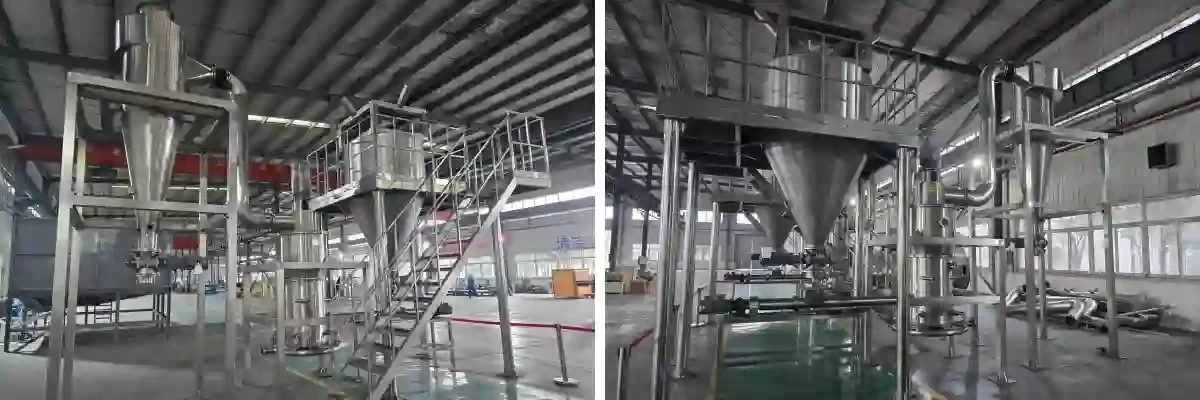

气流磨粉机工作原理和应用

气流磨属于流体能式粉碎设备，依靠高速气流携带物料颗粒相互碰撞实现粉碎，无机械研磨介质，是制备高纯度、窄分布超细粉体的核心设备，主流机型为流化床对喷式气流磨。压缩空气或惰性气体经冷冻干燥、精密过滤后，通过粉碎腔周边的拉瓦尔喷嘴加速至超音速（300~1000m/s）喷入腔内，多股高速气流在腔中心交汇形成强烈的紊流场。

物料由螺旋进料器送入粉碎腔后，立即被超音速气流裹挟加速，在流态化沸腾状态下发生剧烈的颗粒间碰撞、摩擦与剪切，实现自磨式粉碎。由于粉碎动能来自气流而非机械部件，设备磨损极小，产品不受金属污染。粉碎后的粉体在系统抽力下随上升气流进入上部分级区，高速旋转的分级涡轮产生强大离心力，将粗颗粒甩回粉碎区继续加工，只有达到粒度要求的细颗粒才能穿过分级轮，经旋风分离器与布袋除尘器分级收集。

气流磨成品细度可达D97=1μm以下，粒度分布窄，颗粒形貌好，且粉碎过程温升低，适合热敏性物料加工。主要用于对产品纯度、粒度分布、颗粒形貌要求高的高端领域，如电子陶瓷、新能源材料、医药化工、食品添加剂、磁性材料、超硬磨料等。典型物料包括碳化硅、氮化硅、氧化铝、氧化锆、石英、金刚石、稀土氧化物、医药原料药、食品香精、农药原药等。更换惰性气体介质后，可用于易燃易爆、易氧化物料的超细粉碎。

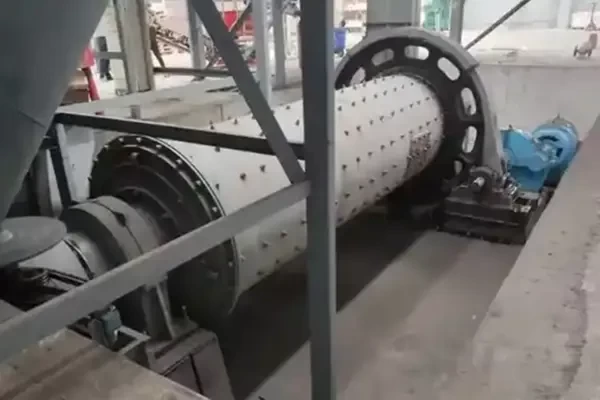

球磨分级生产线工作原理和应用

球磨分级生产线是球磨机与气流分级机构成的闭路粉碎系统，结合了球磨机粉碎力强、适应性广与分级机精度高、可调控的优势，是大规模超细粉体生产的经典工艺路线。物料经粗碎后由定量给料装置连续送入球磨机筒体，筒体内装填适量钢球或陶瓷球作为研磨介质，筒体低速旋转时，研磨介质在离心力与摩擦力作用下被带到一定高度后抛落，对物料产生冲击、研磨与磨削作用，将物料逐步磨细。

磨后物料从球磨机尾部排出进入吸气料仓，由负压气流输送至高效气流分级机。分级机基于流体力学原理，通过调整转子转速与风量，精确切割不同粒径的颗粒，合格细粉由旋风收集器与脉冲除尘器收集为成品，粗颗粒从分级机底部排出，经回流管路返回球磨机进料端重新研磨，形成闭路循环。该系统可配置单台或多台分级机串联，同时产出多种粒度规格的产品。

球磨分级生产线成品细度范围宽，常规配置可达400~6000目，配合高精度分级机可达到亚微米级，单机产能大，运行稳定，适合大批量连续生产。适用于化工、矿物、冶金、陶瓷、耐火材料、新材料等行业的大批量超细粉磨，对高硬度、高磨蚀性物料适应性强。可加工碳酸钙、重晶石、石英、二氧化硅、硅微粉、氧化铝、菱镁矿、超细水泥、矿渣微粉等多种物料，尤其适合要求产能大、运行成本低、长期连续运转的粉体加工项目。
