钠长石磨粉机与生产线工艺

钠长石磨粉机是将钠长石原矿加工成粉体的磨粉设备。生产线需采用多级除铁工艺分段除铁，严格控制铁元素残留，必要时还可选用陶瓷衬板、聚氨酯衬里或搪瓷涂层，避免设备配件磨损产生次生铁污染。

什么是钠长石？

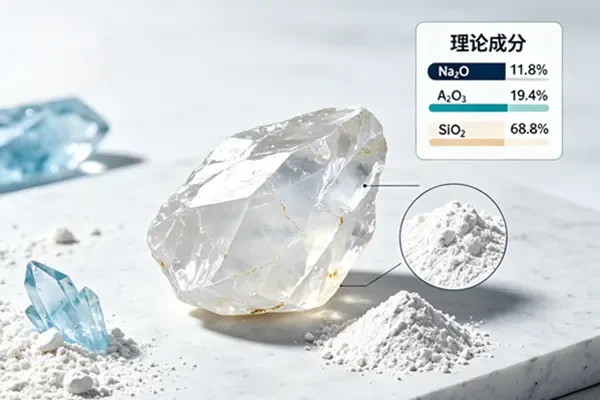

钠长石是斜长石系列中的钠质端元矿物，理论成分Na₂O占11.8%、Al₂O₃占19.4%、SiO₂占68.8%，在地壳中分布十分广泛。它的熔融温度约1100℃，比钾长石低100℃上下，熔融后料浆流动性佳，非常适配陶瓷快烧工艺，也是玻璃行业重要的助熔原料，在搪瓷、涂料、塑料填料等领域同样大量应用。

从粉体加工角度来看，钠长石莫氏硬度6~6.5，自带解理结构，脆性适中，易于粉碎，但颗粒棱角会带来较强磨蚀性。且原矿普遍伴生石英、云母、褐铁矿、钛铁矿等杂质，其中Fe₂O₃直接决定粉体白度与产品品级，生产过程中必须严格控制铁元素残留。

钠长石磨粉加工有哪些注意事项？

水分控制：钠长石原料含水率，需稳定控制在0.3%~0.5%，若水分超过1.5%，钠长石物料易在磨腔粘结成团，造成分级精度变差、磨机闷车停机，同时高湿环境会加速设备锈蚀，引入次生铁污染。

多级除铁：铁杂质是钠长石粉体的核心质控指标，生产线需采用多级梯度除铁工艺，分段去除铁杂质。若要生产高纯钠长石粉，还可选用陶瓷衬板、聚氨酯衬里或者搪瓷涂层，避免设备配件磨损带来次生铁污染。

设备磨损：钠长石硬度中等但磨蚀性较强，普通配件磨损快且易产生铁屑污染粉体。铲刀、磨辊、磨环建议选用高铬锰钢材质，回气箱、旋风筒内壁加厚至8mm以上，设备每运行500小时检查分级轮叶片，磨损量超原始厚度1/3时及时更换。

参数匹配：磨粉生产过程中需合理匹配设备参数，严禁超负荷运行。研磨压力不宜过高，系统风量适度降低，分级轮转速不开满负荷。避免过度研磨产生大量超细粉，导致分级系统过载、粉体粘机、团聚结壁。

如何选择合适的钠长石磨粉机？

工业钠长石粉体加工

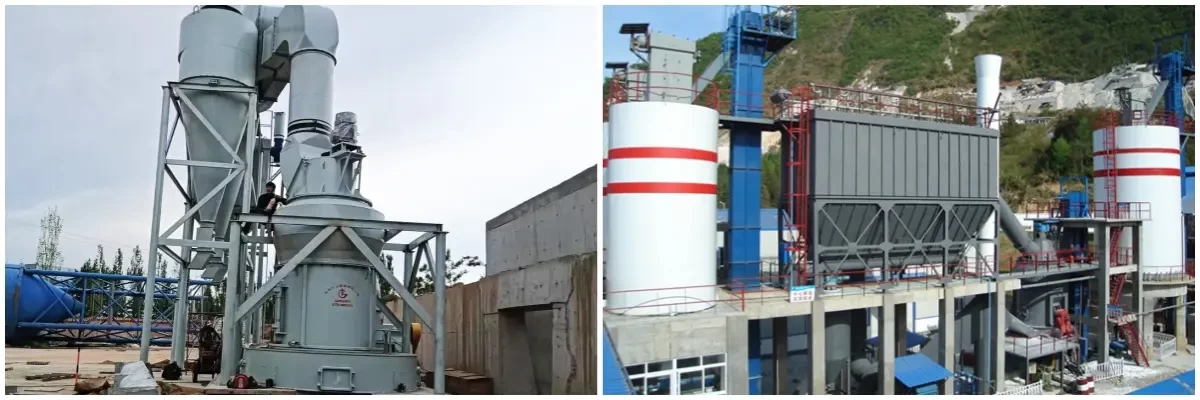

工业钠长石粉体细度在80~400目，普通品Fe₂O₃≤0.3%、一级品Fe₂O₃≤0.2%，主要用于建筑陶瓷、日用陶瓷坯体及普通釉料生产。加工设备推荐雷蒙磨粉机与立式磨粉机。中小产能优先选用雷蒙磨粉机，价格是立式磨粉机的1/3，综合性价比高。大规模连续化生产推荐立式磨粉机，自带烘干能力，与雷蒙磨粉机相比能耗更低，粒度分布更均匀，长期运行投资回报率高。

高纯钠长石粉体加工

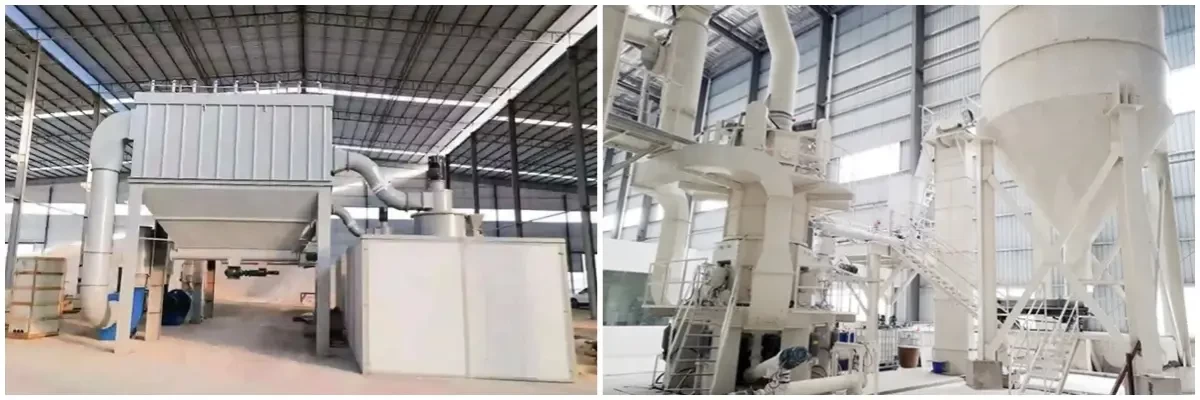

高纯钠长石粉体Fe₂O₃≤0.08%，细度通常在400目以上，主要应用于高档陶瓷、精细艺术釉料等高端领域。研磨设备推荐超细环辊磨粉机或超细立式磨粉机。超细环辊磨粉机价格经济，分级精度高，但必须严格配套整套除铁防护工艺，主要用于0.5~10t/h的小规模钠长石超细粉生产。超细立式磨粉机采用料床粉磨原理，磨辊不与磨盘直接接触，最大程度减少机械铁掺入，完美适配高纯低铁指标要求，成品粒度分布均匀、粉体球形度好，烧制釉料时熔融性能更佳，设备单机产量大，自带烘干功能，可实现24小时连续稳定量产。

钠长石磨粉生产线的工艺流程

粒径500mm以内的块状钠长石原矿，先经颚式破碎机粗碎至100mm以下，再由皮带输送机送入圆锥破碎机进行中细碎，加工至20mm以内，确保满足入磨粒度标准。破碎出料后在皮带机上配置0.6~1.0T的永磁滚筒，提前剔除生产过程混入的机械铁与强磁性杂质，降低后端除铁负荷。针对含水率高于0.5%的湿原料，还需配备前置烘干机进行烘干处理。立磨生产线可利用设备自带热风系统同步烘干物料，无需单独配置干燥设备。

原料处理合格后，还需由1.2~1.5T的强磁除铁器进行除铁，去除褐铁矿、黑云母等矿石自带的弱磁性含铁杂质，处理干净后再由给料机送入磨粉机主机进行研磨分级，筛选出合格细粉。成品细粉再经过1.5~2.0T的高梯度除铁器进行深度除铁器，捕捉微细嵌布铁矿物，将Fe₂O₃含量稳定控制在合格标准。

最终，提纯后的合格粉体进入旋风收集器与脉冲布袋除尘器完成高效收集，尾气净化后达标排放。成品粉体输送至成品料仓，可根据客户需求完成25kg袋装、吨包等规格包装存储。

钠长石磨粉机的应用场景

钠长石磨粉常见问题解答

钠长石二氧化硅含量比钾长石更高，为什么反而更好磨？

很多人都以为二氧化硅越高物料越难磨，但长石不能用这个逻辑判断。二者莫氏硬度同为6~6.5，但晶体解理结构差异才是关键。钠长石属于斜长石，解理发育充分，受压容易沿解理面脆性崩裂，而钾长石解理偏弱，晶体韧性更强，加工损耗更大。

钠长石磨粉能不能添加助磨剂？

干法钠长石磨粉一般不建议随便加助磨剂，助磨剂会引入有机杂质，提高烧失量，陶瓷烧成容易出现针孔、气泡缺陷，生产线通常依靠工艺参数优化提产量。

雷蒙磨粉机加工钠长石如何降低机械铁污染？

雷蒙磨粉机生产线需采用多级除铁工艺，分步剔除原生含铁杂质与微细铁粉，设备核心耐磨部件加装陶瓷内衬等耐磨材质，从源头减少磨损产生的次生铁污染。同时及时更换磨损严重的磨辊、磨环等核心配件。生产运行中可适当微调研磨压力，避免压力过大加剧金属部件剥离掉屑，从而有效控制粉体铁含量，保障钠长石粉成品品质与白度达标。
