钾长石磨粉机与生产线工艺

钾长石磨粉机是将正长石、微斜长石为主的钾长石原矿加工成粉体的设备。由于钾长石硬度高、二氧化硅含量大，设备易损件磨损速度会明显快于石灰石这类低硬度物料。因此整条生产线需要严格管控铁杂质、入料粒度，同时选用高耐磨材质配件。

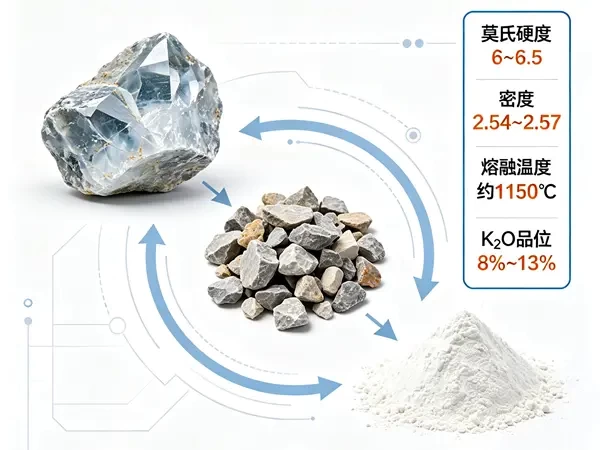

什么是钾长石？

钾长石莫氏硬度6~6.5，密度2.54~2.57，熔融温度约1150℃，熔融区间宽、高温黏度大，是陶瓷、玻璃、电瓷等行业的重要助熔原料，同时也是提取钾盐、钾肥的矿石来源。天然原矿常伴生钠长石、石英、黑云母等杂质。理论成分SiO₂占64.7%、Al₂O₃占18.4%、K₂O占16.9%，实际工业矿K₂O品位大多在8%~13%之间。

矿石颜色多为肉红、浅黄或灰白色，晶体结构分为正长石、微斜长石、透长石三种。工业粉体深加工主要选用正长石与微斜长石，透长石受产出形态制约，很少单独拿来做磨粉生产。

钾长石磨粉加工有哪些注意事项？

钾长石磨粉，粒度缩减只是表面，真正决定下游烧成性能和外观品质的，是几个看不见的指标，铁、水、粒度、耐磨件、环保，五样东西哪一样没盯住，产品就出问题。

先说铁，Fe₂O₃一超标，陶瓷釉面出黄褐色斑、白度往下掉，玻璃透光率也跟着降。控铁得走三级：源头预除、过程控污、末端提纯。原料端优先挑低铁矿，人工把黑云母、石榴子石这些含铁脉石拣出去，磨粉环节衬板用高铬合金或陶瓷的，别让研磨介质磨损的铁混进去，磨后上1.2~1.8T高梯度磁选机，Fe₂O₃能稳在0.15%~0.25%。做高端釉料级的，得配12000高斯以上的强磁选，把 Fe₂O₃压到0.03%以下，这个数不达标，客户直接退货。

水分是第二个坑。干法磨粉对水敏感得很，超过6%就糊磨、管道粘壁、分级效率掉得厉害。常规入磨水分压在3%~5%，高湿料先晾晒或滚筒烘干。超细磨更严，得控制在2%以内，实在不行磨系统里集成热风干燥单元。很多新手开机就堵管道，十有八九是水分没控住。

粒度分布这块，不同下游要的差得远。建筑陶瓷坯料80~120目粗粉就够，陶瓷釉料要200~400目，高端微晶玻璃、电子陶瓷得亚微米级超细粉。调分级机转速、系统风量、进料速率这三个参数联动，D50和D97得盯死。比如釉料级300目，D97必须稳在45μm以内，大颗粒尾料一点不能有，过磨和粗颗粒超标都是事故。

耐磨件损耗是成本大头。钾长石硬度不低，磨辊、磨环、衬板磨损快，直接影响生产成本和产品稳定性。粗粉加工用高锰钢就行，中细粉上高铬合金，高端低铁产品得用氧化铝陶瓷耐磨件。巡检制度必须建起来，磨辊磨环磨损量超15%赶紧补焊或换，别等粒度波动了才发现。

环保粉尘这块，干法作业粉尘量大，全流程负压集尘是标配。旋风集料加脉冲布袋除尘二级收尘，效率能到99.9%以上，车间粉尘浓度得卡国标。排气口消音也别省，噪声压在85dB以内，不然周边投诉和环评都过不了。

如何选择合适的钾长石磨粉机？

雷蒙磨粉机

雷蒙磨粉机加工钾长石成品细度区间在80~400目，主流产出200~325目粉体，设备采购成本低、系统简单、维护便捷，但加工钾长石时，磨辊、磨环相较于石灰石等低硬度物料磨损更快，适合中小规模工厂加工陶瓷坯体、玻璃原料这类中低端钾长石粉体，不适合生产400目以上超细粉以及对白度、杂质管控严格的高端釉料场景。

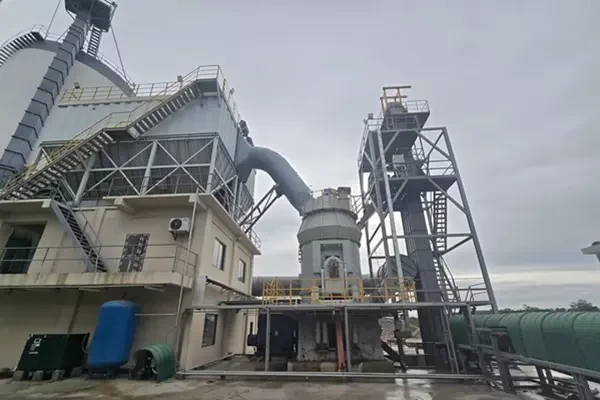

立式磨粉机

立式磨粉机加工钾长石成品细度覆盖80~600目，在200~400目区间综合表现最佳。设备单机产能大，内置烘干系统，可直接处理含水率最高15%的钾长石原矿。运行过程中磨辊不与磨盘直接硬接触，金属磨损小，成品粉体白度与粒度稳定性优异。相比同等产能球磨机，能耗可降低30%以上，占地面积仅为球磨机的一半，整机自动化水平高。但设备前期投入成本较高，适配大批量生产钾长石粉的大型项目，小产量生产线选用并不划算。

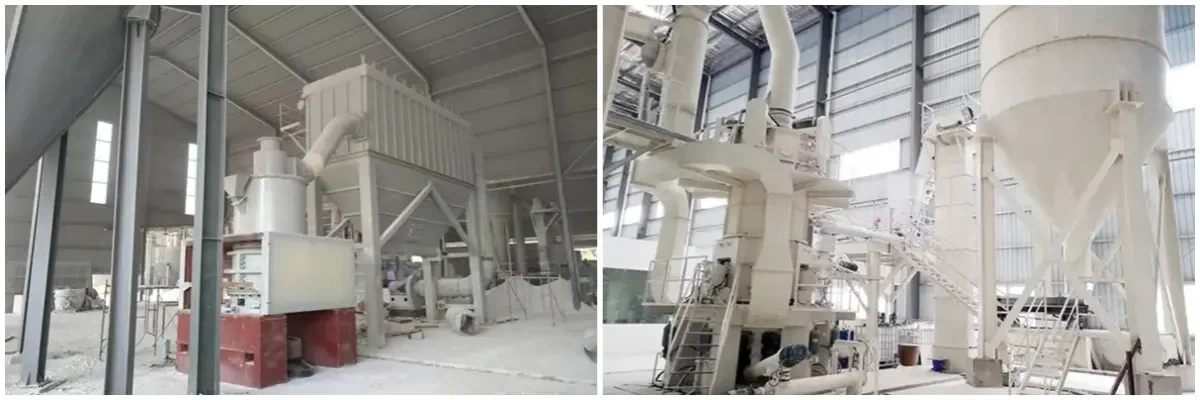

超细磨粉机

对于400~2500目的钾长石超细粉体加工，需要选用超细磨粉机，主流机型有超细环辊磨粉机与超细立式磨粉机。其中超细环辊磨设备投入约为超细立磨的一半，分级精度高，性价比突出，但产能有限，适合中小规模钾长石超细粉体加工。

而超细立式磨粉机产量高，设备集烘干、研磨、多级分级于一体，铁污染控制远优于球磨工艺，粉体粒度分布窄，D97可稳定控制在亚微米级，白度与纯度表现优异，适用于高端陶瓷釉料、电子陶瓷、特种填料等高附加值钾长石超细粉规模化生产。

钾长石磨粉生产线的工艺流程

原料处理

粒径100~300mm的大块钾长石原矿，通过振动给料机均匀输送至颚式破碎机进行粗碎，加工为50~70mm的中小粒度物料，再由皮带输送机送入圆锥破碎机完成中细碎，最终将物料粒度控制在15~30mm，以此满足磨粉机的入料标准。

磨粉分级

原料仓内的合格物料经斗式提升机输送至储料斗，再由振动给料机定量、均匀送入磨粉机主机。物料在研磨腔内完成碾磨细化后，随上升气流输送至顶部分级机。通过精准调节分级机转速、系统风量、进料速率，筛选出合格细度的细粉，不合格粗颗粒自动回落至研磨腔重新碾磨。

收集包装

分级后的合格粉体随气流进入旋风集料器完成初步集料，再由脉冲布袋除尘器进行回收净化。最后，成品粉体通过卸料阀输送至成品仓储存，客户根据供货需求，通过自动化设备完成25kg、50kg袋装、吨袋定量包装或罐车散装出料。

钾长石磨粉机的应用场景

钾长石磨粉常见问题解答

钾长石磨粉机配件磨损大吗？

钾长石莫氏硬度6~6.5，属于中等偏硬矿石，磨粉机配件磨损程度远大于石灰石、方解石这类软质物料。其二氧化硅含量高，硅质矿物切削性强，会持续冲刷、研磨磨辊、磨环、衬板、风道、分级叶轮等配件，若原矿伴生石英颗粒，磨损还会进一步加剧。

钾长石磨粉机配件磨损偏大，投资回报率怎么样？

钾长石是陶瓷、玻璃行业的刚需原料，市场需求稳定，具备投资回报空间。但配件磨损会抬高维护成本，如果选用普通材质配件，生产线停机换件频繁，利润会被大幅压缩。外购品质波动大的杂矿，同样会加大项目风险。若拥有优质矿源、同时选用高耐磨配件、生产线连续稳定运行，投资回报率才会可观。

钾长石与钠长石磨粉加工有什么区别？

钾长石：解理接近直角，磨出颗粒棱角分明、片状颗粒少，更适合高档瓷坯料。研磨过程中需调高研磨压力、适当加大风机风量、提高分级转速，重点抑制成品跑粗。

钠长石：属于斜长石，呈板条状解理，研磨后易生成片状粉体，片状颗粒有利于坯体烧结。生产时研磨压力不宜过高，风量适度降低，分级转速不要拉满，防止超细粉分级过载，重点管控粘机、团聚问题。
