雷蒙磨粉机梅花架故障原因及维护技巧

雷蒙磨粉机梅花架的核心作用与损坏原因

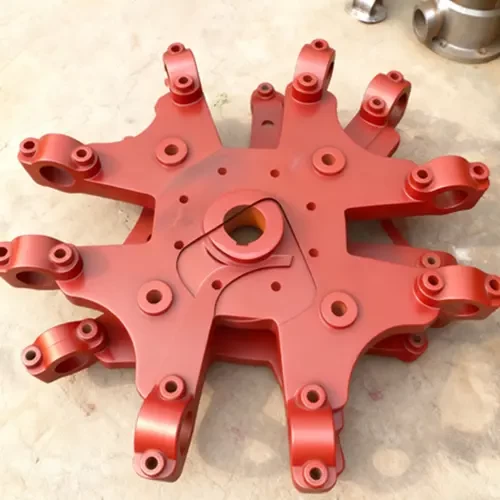

梅花架安装在雷蒙磨粉机主机中心轴上端，主要作用是悬挂全部磨辊总成。主轴运转时，梅花架带动磨辊紧贴磨环碾压物料，完成研磨作业。工作中它持续承受磨辊运转产生的径向拉力与冲击载荷，是磨机核心的承重传力结构件，并非受物料磨损的易损配件。正常生产状态下，物料不会直接冲刷架体，梅花架的损坏基本集中在轴孔连接处、根部应力集中区、中心锥孔等关键受力位置。

很多磨粉车间都在梅花架上吃过亏。磨辊、磨环直接接触物料摩擦损耗，磨损快、定期更换是行业常态。但梅花架为厚铸钢结构，本身不参与物料研磨，却频繁出现轴孔磨大、架体开裂、整体变形等问题。一旦出现故障，必须停机拆解更换，高额的配件费用加上停产误工损失，生产成本大幅增加。

不少操作工存在认知误区，把梅花架当成普通消耗件，坏了就换、不修不查。实际上，工况稳定的前提下，合格的梅花架可稳定运行数年。短期频繁损坏，几乎都不是自然磨损，而是巡检疏漏、装配不规范、进料混入异物、配件品质低劣导致的人为故障，所有这些隐患，都能提前排查规避。

雷蒙磨粉机梅花架常见的故障隐患

横担轴轴孔磨损失圆

梅花架现场最常碰到的故障，就是横担轴的轴孔被磨大、磨得失圆。横担轴用来吊挂磨辊，轴和梅花架孔中间全靠橡胶套填充间隙、缓冲减震。很多班组巡检只盯着看得见的磨辊和磨环，藏在内部的橡胶套常年无人检查。等到橡胶老化、开裂、彻底磨穿之后，横担轴直接和架体铁磨铁。高速运转之下，轴孔很快就被磨大。

轴孔一旦扩径，磨辊就会往下沉，研磨工作面错位。最直观的变化就是出料细度忽粗忽细，产量往下掉，整台机器震动明显加剧。这种孔位磨损后期再怎么补焊修复效果都很差，到头来只能换掉整架，损失不小。

中心轴锥孔磨损打滑、架体下沉

第二种高发故障就是中心轴锥孔磨损打滑。梅花架和主轴依靠锥面贴合，平键传递扭矩，再由顶部压盖螺栓锁紧，正常运行二者之间不会发生相对滑动。如果安装的时候键销没有卡到位，甚至漏装，或是顶部压盖螺栓没有锁紧，开机之后梅花架就会跟主轴发生窜动打滑。时间一长锥面磨坏，梅花架整体下沉，所有磨辊跟着下坠。这时电机负荷飙升，电流来回跳动，严重的时候主轴锥面直接拉伤报废，维修成本直接翻好几倍。

轴孔根部开裂、断裂（恶性突发故障）

最危险的故障莫过于轴孔根部开裂甚至断裂，属于突发恶性故障。轴孔根部本身就是应力集中区，铸件韧性最弱。一旦铁块、螺栓、大块硬矿石进到研磨腔，很容易卡死磨辊、铲刀或是轴承。不少操作工听到异响、察觉到震动异常，抱着侥幸心理继续带料生产，一瞬间巨大的冲击力就会直接撕裂梅花架根部。轻则出现裂纹，重则整块断裂脱落。一旦磨辊掉落卡死主机，不光生产立刻中断，磨环、铲刀、机壳都会被砸坏，一连串连带故障接踵而来。

架体扭曲变形、运行轨迹跑偏

还有一种情况就是架体扭曲变形。设备长时间单边受力、频繁卡料受冲击，铸钢架子就会产生不可逆的变形。肉眼就能看出架子歪掉，各个轴孔之间的距离发生偏移。变形之后磨辊运行轨迹彻底跑偏，整机震动噪音超标，研磨间隙不均匀，产量细度完全失控。这种变形没有校正修复的价值，只能换新。

雷蒙磨粉机梅花架频繁损坏的诱因分析

雷蒙磨粉机梅花架接连损坏，追根溯源，问题基本都出在现场人为管理上。

橡胶套超期服役，失去缓冲作用

首当其冲就是横担轴橡胶套超期使用。别看橡胶套只是一个不起眼的小配件，缓冲减震全靠它。很多车间一年到头都不主动更换，等到橡胶硬化开裂，缓冲功能彻底失效，金属硬摩擦直接磨坏轴孔。一个橡胶套成本很低，可一旦拖坏梅花架，损失就是它的几十上百倍，典型捡了芝麻丢西瓜。这个隐患，巡检的时候随手就能查出来，完全可以提前规避。

装配不规范，遗留先天隐患

装配不到位，也是一大老病根。锥孔磨损、主轴窜动这类后期故障，很多根源就在安装阶段。装之前锥面、键槽里面残留的铁屑、粉尘、油污清理不干净，贴合面有空隙；键销装虚、没有卡紧，更有甚者直接漏装；压盖螺栓单边拧紧，紧固力矩不够，运行一段时间慢慢松动。很多新换上的梅花架用一两个月就坏掉，多半都是装配工序图省事埋下的隐患。

异物冲击继续运行，造成结构性损伤

异物冲击、带故障硬扛生产，则是断裂变形事故的主要诱因。进料除铁、筛分设备没有用好，硬质异物闯到研磨腔卡死部件。操作人员听见异响没有第一时间停机，巨大的冲击力直接超出梅花架的承受极限。除此之外铲刀磨损严重、磨辊轴承卡死不及时更换，设备长期运转失衡，单边受力，慢慢也会把梅花架拖坏。

配件劣质，材质强度不达标

最后就是劣质配件先天缺陷。市面上不少低价梅花架属于翻新件或是劣质铸件，内部藏着气孔、砂眼、缩松，铸件厚薄不均匀。外表看着完好无损，实际强度根本达不到设备运行要求。就算正常工况运转，也容易出现应力开裂，损耗速度飞快。

延长雷蒙磨粉机梅花架使用寿命的维护技巧

想要延长梅花架使用寿命，不需要复杂技改，都是车间落地就能执行的管理办法，以下是桂林矿机数十年的经验办法供大家参考。

严控橡胶套更换周期，从源头防磨损

橡胶套一定要卡死更换周期，从源头避免轴孔磨损。横担轴橡胶套纳入日常巡检项目，只要出现硬化、开裂、松动、磨损过大，立刻换掉，千万不能凑合用。普通物料工况，三十到四十五天就可以批量更换一次，研磨高硬度物料、粉尘大、负荷高的生产线，更换周期缩短到二十天左右。优先选用桂林矿机原厂耐油耐磨橡胶套，不要随便换上非标配件，不然缓冲很快失效，轴孔磨损的问题很快又会复发。

标准化装配流程，杜绝安装隐患

装配流程一定要按标准来，不能图快省事。安装梅花架之前，主轴锥面、梅花架锥孔、键槽里面所有杂物清理干净，保证贴合面平整干净。核对键销规格，确认完全装到位，不存在虚位。锁紧顶部压盖螺栓时，采用对角分次紧固的方式，严格按照桂林矿机设备说明书给定扭矩上紧，禁止单边一次性猛拧。全部装好之后手动盘车几圈，梅花架转动顺滑无卡顿晃动，磨辊摆动均匀，再空载试机。如果现场对装配扭矩拿捏不准，也可以联系桂林矿机售后工程师提供现场装配指导。

落实除铁筛分，杜绝设备冲击载荷

进料端除铁筛分工作一定要落实到位，杜绝冲击载荷。除铁器、筛分设备不得随意关停，铁块、螺栓、超大块硬料坚决拦在研磨腔外面。生产过程当中喂料均匀稳定，不要忽多忽少超负荷进料。一旦设备传出异响、震动突然变大、电流异常飙升、出料状态不对，马上停机断电排查，绝对不能带着故障强行生产。平时勤查铲刀、磨辊轴承，磨损失效及时更换，保证整机受力均衡，不出现偏载，便可大幅降低梅花架受到突发冲击的概率。

定期专项排查，禁止设备带病运行

每个月停机检修时，专门安排一次梅花架隐患排查。用卡尺测量轴孔磨损量和圆度，仔细查看架体有没有变形，轴孔根部有没有细微裂纹，锥面贴合状态是否正常。轻微裂纹可以补焊加固处理，裂纹过长、轴孔磨损超标、架体已经变形，直接换新，绝不允许带病运行。每季度拆开检查中心轴、键销、压盖螺栓的磨损和紧固情况，该调间隙调间隙，该换配件就换新。

规范设备启停，降低瞬时结构冲击

设备启停操作养成好习惯，减少瞬时冲击。严格遵守空载开机、空载停机。开机先空转三五分钟，机器运行平稳之后再慢慢加料。停机时先切断进料，等研磨腔内部物料全部排空之后再停主机。防止腔内积料造成下次启动瞬间过载，冲击梅花架结构。设备不要长时间超负荷生产，润滑系统按时保养，主轴、轴承运转灵活，降低整机震动。

择优采购配件，杜绝劣质铸件

采购配件不要一味贪图低价。梅花架属于磨机核心承重件，优先选择桂林矿机正规原厂配件。厂家原厂梅花架铸件均经过去应力退火处理，内部无气孔砂眼隐患，材质强度匹配主机载荷要求。到货之后先检查铸件外观，仔细排查气孔、砂眼、裂纹、壁厚不均等铸造缺陷，确认材质、尺寸无误再进行装配。不要私自改动梅花架轴孔和架体结构，避免破坏原本的受力平衡。更换完成之后，先空载试车，再逐步带负荷运行，震动、电流、出料一切正常，再放开满负荷生产。
