桂林矿机GK系列雷蒙磨粉机热处理工艺详解

桂林矿山机械有限公司专注雷蒙磨粉机研发制造五十余年，在雷蒙磨核心热处理工艺上，始终坚守严苛的工艺标准。设备所有核心部件从毛坯退火到成品检测实现全工序闭环管控，精准调校钢材的耐磨性与抗冲击韧性，匠心打磨每一台雷蒙磨粉机。

雷蒙磨粉机热处理工艺介绍

一台雷蒙磨粉机耐不耐用、后期运维成本高低，关键取决于磨辊、磨环这类易损件的使用寿命。就算选用相同材质，一旦热处理工艺不到位，耐磨件短期内便容易出现崩边、表层剥落、异常磨损等故障，严重影响生产效率。

雷蒙磨粉机作业期间，磨辊依靠离心力产生800~1200MPa的接触应力碾压物料，磨辊表面一边被砂石粉料打磨，一边反复承受冲击件要是内部残余应力没有处理干净、金相组织粗糙杂乱，易损件用不了多久就会坏掉。

标准的热处理工艺，本质就是通过控温冷却改变材料内部组织，解决三个实际问题：

一、是消除铸造、锻造、焊接及机加工残留的内应力，避免部件变形、开裂。

二、是细化晶粒、均匀组织，优化碳化物的形态与分布，提升材料整体力学性能。

三、是针对性强化工作面硬度与耐磨性，同时保留基体足够的韧性，适配高应力研磨的复杂工况。

GK雷蒙磨粉机热处理工艺全流程

GK系列雷蒙磨粉机针对不同功能、不同材质的零部件，差异化配套退火、正火、淬火、回火四种热处理工艺：

退火工艺

退火是雷蒙磨粉机铸件、锻件、焊接件的前置基础热处理工序。毛坯在铸造、锻造、焊接及冷成型过程中，会因壁厚不均、温差应力、外力形变产生残余应力，同时存在晶粒粗大、组织不均、硬度偏硬等问题。未做退火直接机加工或淬火，极易出现切削费力、加工变形、后期开裂、性能波动等问题，影响装配精度与设备运行稳定性。

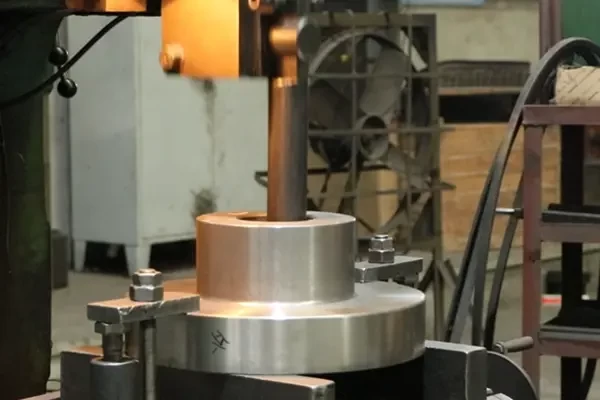

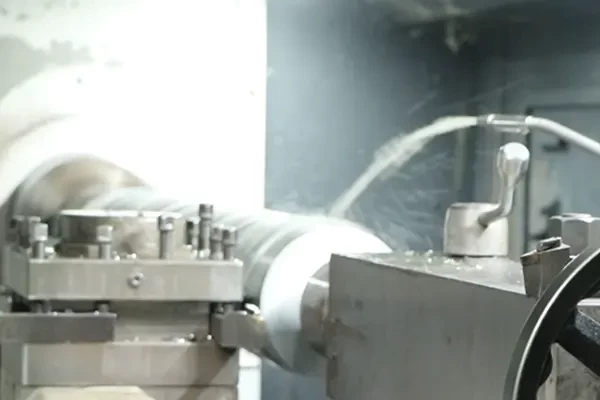

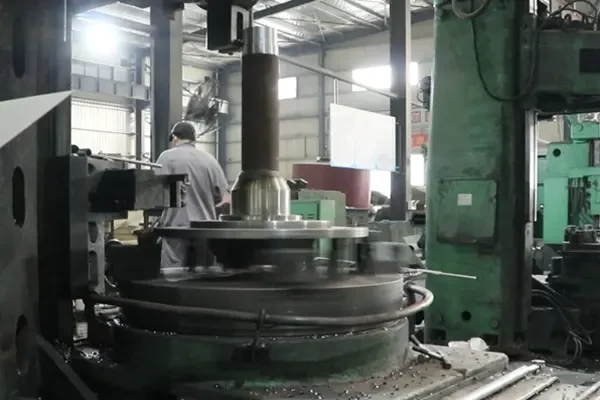

完全退火：主要用于主轴锻坯、磨辊铸钢毛坯、磨环铸件等核心承重与耐磨部件。通过高温加热、充分保温、随炉缓冷的完全退火工艺，可有效细化晶粒、均匀金相组织，将毛坯硬度调整至合适切削区间。既能提升车削、铣削、镗孔的加工效率与精度，也能统一批量毛坯性能，避免成品件质量差异。

低温退火：机架、机壳、焊接底座、大型铸件等结构件，在浇铸冷却、焊接、冷成型后会残留大量内应力。针对这类只需消应力、无需改变金相组织的工件，车间采用台车炉低温去应力退火工艺：工件随炉以100~150℃/h速率升温至 550~650℃，根据工件壁厚保温4~8小时，确保应力充分释放，保温结束后随炉降温，冷却速率控制在50~100℃/h，炉温降至300℃以下方可出炉空冷。依靠高温原子扩散释放内应力，应力消除率可达80%以上。同时可软化铸件表面硬点，改善切削加工性能，保障设备整体结构精度与运行稳定性。

正火工艺

正火加热、保温流程与退火基本一致，核心区别在于冷却方式，正火采用空冷，冷却速度更快，成型后金属组织更细密，工件强度、硬度优于退火工件。

常规部件：分级机叶片、进料法兰、连接支座、分料器等常规结构零部件，无高强度耐磨要求，仅需满足设备装配和常规承重需求。这类部件直接采用正火作为最终热处理工序，处理后工件结构强度达标，无需额外淬火、回火处理，在保证设备使用性能的前提下，简化生产工序、控制制造成本，适配设备常规运行工况。

耐磨配件：磨辊、磨环、铲刀头等核心耐磨配件，后续需要进行淬火强化处理。这类毛坯先经过正火加工，可彻底均匀内部组织，微调毛坯硬度，既方便后续精准机加工，提升加工精度，也能为后续淬火工序提供稳定、均匀的组织基础。

淬火工艺

高温淬火是提升雷蒙磨粉机磨辊、磨环、铲刀头等耐磨部件硬度、延长磨损寿命的核心工序，也是最考验工艺把控能力的一步。通过高温加热、快速冷却的方式，改变金属金相结构，提升工件表面及内部硬度。

根据部件使用场景和结构差异，车间针对性选用淬火介质：

一、用于高硬度物料研磨的耐磨件，采用盐水淬火，进一步提升工件硬度，适配高强度磨损工况。

二、结构复杂、对韧性有一定要求的部件，采用油淬工艺，减缓冷却速率，规避快速冷却导致的工件开裂问题。

需要重点注意的是，淬火后工件内部会产生大量内应力，钢材脆性大幅增加，严禁直接装机使用，必须配套回火工艺消除隐患。

回火工艺

回火工艺主要用于消除淬火产生的内应力、降低钢材脆性，解决淬火工件硬而脆的问题，让部件同时具备耐磨性能和抗冲击能力。

低温回火：磨辊、磨环等核心研磨耐磨件，采用低温回火工艺。在最大限度保留淬火高硬度的前提下，释放内部残余应力、降低脆性，避免设备高速研磨过程中，部件出现崩边、掉块、局部碎裂等问题，保障耐磨件使用寿命。

中温回火：主轴、传动齿轮等长期承受交变载荷、冲击载荷的传动承重部件，，采用中温回火工艺。通过工艺调整，让工件硬度、强度、韧性达到均衡状态，有效抵御设备启停、负载波动带来的扭转、冲击压力，避免长期运行出现变形、断裂故障，保障设备稳定运行。

成品检测

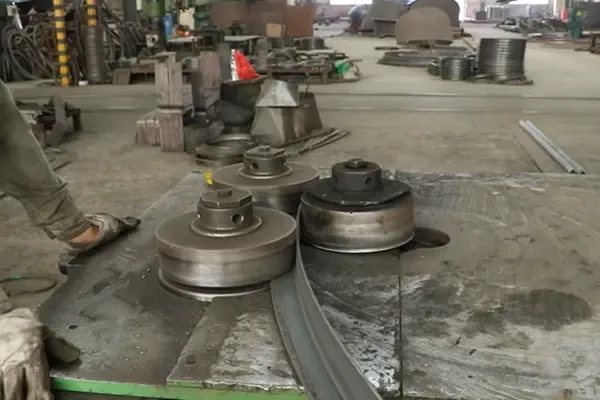

回火完成并不等于工序收尾，所有部件都要经过质检：逐件检测表面硬度，关键件追加金相组织复检，形位公差全检，合格后对工作面进行精磨修整，去除氧化皮与变形量，确保装配精度与运行同轴度达标。

综上所述，热处理是雷蒙磨粉机的 “里子工序”，肉眼看不出差别，却直接决定设备长期运行的可靠性与运维成本。桂林矿机五十余年匠心制造雷蒙磨粉机，本质就是把这些看不见的工序做扎实，把材料性能与磨粉现场的实际工况匹配到位，让设备在矿山、建材、化工等各类制粉场景下都能长期稳定运行。
