雷蒙磨粉机倒锥形与圆柱形转子对比分析

什么是转子细度控制对比圆柱形转子的优势转子选型建议

什么是雷蒙磨粉机转子？

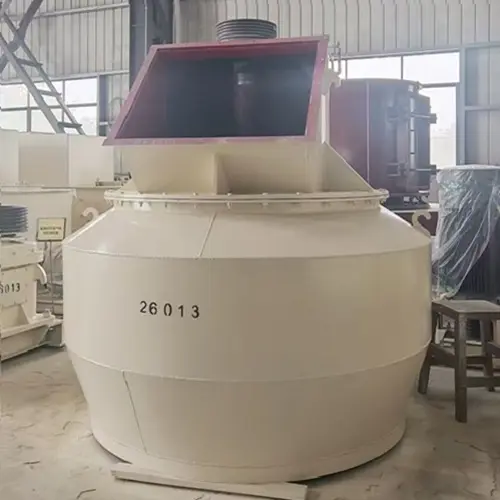

雷蒙磨粉机分级机主要由转子与叶片构成，转子是把控成品粉体细度的核心部件，其结构形式直接决定分级精度、分级效率及整机产能。作为专业雷蒙磨粉机生产厂家，我们沿用经典倒锥形转子作为行业标准配置已有四十余年。近年来，针对传统雷蒙磨粉机细度与产量难以兼顾的行业痛点，我们研发推广圆柱形加宽叶片转子，专为中低目数、高产能规模化制粉项目提供高效适配方案。

倒锥形转子

倒锥形转子是经过长期工业应用验证的成熟结构，其上花盘直径比下花盘大15%~25%，整体呈倒锥形。叶片沿锥面均匀放射状分布，常规宽度为80~120mm，安装角度一般为15°~20°。该结构经过长期工业验证，已成为众多磨粉机厂家通用型经典结构，广泛应用于各型号雷蒙磨粉机。

圆柱形转子

圆柱形加宽叶片转子是我们在2020年后逐步推广的改进型设计，其上下花盘直径差≤5%（基本一致），整体为圆柱形。核心改进是将叶片宽度增加至150~220mm，同时将叶片安装角度优化为10°~15°以降低气流阻力，并非单纯的形态调整。

雷蒙磨倒锥形与圆柱形转子细度控制能力对比

雷蒙磨分级机的核心工作原理是通过转子旋转产生离心力，将合格细粉与粗颗粒分离，两种转子的分级差异主要体现在离心力分布、气流路径以及颗粒拦截效率上。

倒锥形转子，细度精准控制

倒锥形转子旋转时，由于线速度v=ωr，上部半径更大，离心力从下到上呈线性递增（上部离心力约为下部的1.2~1.5 倍），形成天然的梯度分级区域。

下部低离心力区：预先拦截大部分>100μm 的粗颗粒，避免其进入上部高分级区干扰细粉分离。

上部高离心力区：对 200-400 目（75-38μm）粉体进行精准分级，分级边界清晰，细度波动范围可控制在 ±5μm 以内。

局限性：上部线速度过高会导致部分合格细粉被过度拦截回流，造成过磨现象，降低能量利用率。

圆柱形转子，通筛率更高

圆柱形转子的核心优势在于均匀的离心力分布与增强的物理拦截能力，同时延长了粉体在分级区的停留时间（比传统倒锥形转子增加约30%），让粗细颗粒有更充分的时间分离。

离心力分布均匀：避免了倒锥形转子上部过度分级和下部分级不足的问题，分级效率（合格细粉通过率）提升10%~15%。

加宽叶片拦截：增大了与粉体气流的接触面积，有效阻断未达标细粉通过，跑粗现象（> 目标目数 20μm 的颗粒）减少 60% 以上。

细度稳定性提升：同等条件下，成品细度合格率从传统倒锥形的 85%~90% 提升至 92%~95%。

雷蒙磨粉机圆柱形转子的优势

在雷蒙磨粉机系统中，分级机转速与细度呈正相关，与产量呈负相关。转速越快，离心力越大，细粉拦截能力越强，成品细度越细，但粗颗粒回流量增加，整机产量随之下降。反之转速降低，产量虽有提升，却容易出现细度不达标的问题。

圆柱形加宽叶片转子通过结构优化，实现降转速、保细度、提产量的平衡适配。依靠加宽叶片的物理拦截作用，可替代部分离心力分级效果，在低于倒锥形转子的转速条件下，依旧能稳定保证成品细度。以 325 目碳酸钙生产为例，圆柱形转子转速可控制在 140~160rpm，较倒锥形转子降低 20%~30%。

转速降低后，转子气流阻力减小约 25%，磨腔内部物料循环更顺畅，同等配置下产量可提升 8%~15%，综合能耗下降 5%~10%。同时减轻转子轴承与传动系统负荷，整机易损件使用寿命延长 20% 以上。

而传统倒锥形转子完全依靠离心力完成分级，细度与转速呈强线性绑定，无法在保证细度的前提下，通过下调转速实现增产。

雷蒙磨分级机转子的选型建议

圆柱形转子属于针对性优化结构，适合追求产能提升、对细度合格率要求高的工况，尤其适配中低目数木塑粉体规模化制粉，是对传统结构的有效升级，可在保证细度合格率的前提下，实现产能与能耗的双重优化。

倒锥形转子凭借其成熟稳定的高细度分级性能，仍是目前市场上80~400目中细粉体加工的主流方案。同时，在高细度、高精度特殊物料制粉场景中，始终具备不可替代的应用优势。
