云母磨粉机与生产线工艺

云母磨粉机是将云母原矿加工成粉体的磨粉设备。云母粉体品质好坏，核心在于鳞片完整度与径厚比是否达标，生产线各环节需精准管控，杜绝冲击破碎、过磨粉碎、铁杂质污染，才能保留云母绝缘、补强、珠光等优异性能，产出高品质云母粉体。

什么是云母？

云母是一类具有层状晶体结构的含水铝硅酸盐矿物的统称，晶体中含有钾、铝、镁、铁、锂等金属元素，最显著的物理特征是具备极完全的解理面，可沿层间剥离为光滑透明、富有弹性的薄片，薄片表面呈现典型的珍珠光泽。

云母粉体的核心价值源于其三大性能优势：一是优异的电绝缘性与耐电弧性，是高压电气、电子元器件的基础绝缘材料。二是出色的耐候性与化学稳定性，在涂料、塑料中可起到补强、防渗、抗老化作用。三是独特的片状珠光效应，是珠光颜料、化妆品高光产品的核心基材。不同细度与径厚比的云母粉对应不同下游场景，产品价值差异显著。

云母磨粉加工有哪些注意事项？

云母磨粉与普通矿石粉碎存在本质区别，其核心价值在于完整的片状结构，也就是行业常说的径厚比。一旦鳞片被冲击打碎，云母粉的补强、绝缘、珠光性能会大幅下降，沦为普通矿物填料。具体加工中要盯住这几个关键点。

破碎方式：云母的层间结合力远低于晶体横向强度，粗碎只选用颚式破碎机这类挤压型设备，仅打散大块原矿。禁止将锤破、反击破、高速冲击破用作主粉碎设备，无定向高速冲击力会横向崩断晶片，大片鳞片一旦损毁后期无法补救。

参数控制：研磨压力不可过高，避免压力超过晶片横向抗弯强度压断薄片，造成径厚比快速下滑。主机线速度不宜偏高，防止高速产生额外剪切撞击效应打碎鳞片。同时控制物料循环次数，减少粉体在研磨区反复研磨，规避过磨碎片问题。磨腔温度需控制在 60℃以下，高温易造成云母片层氧化发黄，损失粉体光泽度。

严控污染：云母粉对杂质敏感度极高，微量铁粉就会显著拉低粉体白度，同时降低绝缘性能。加工高白度白云母、化妆品级云母时，研磨介质、磨腔内衬需选用耐磨非金属材质，避免钢质部件磨损引入铁粉。原矿端提前分选去除伴生的石英、长石、黑云母；不同品种云母必须分开研磨，混料会直接造成整批成品报废。不同细度、品级的粉体需配备独立料仓与输送管道，防止高低端产品交叉混料。

品质管控：分级环节应当以保护大片鳞片为目标，做到合格成品及时出料，选粉机转速不宜一味拉高。薄片产出后尽快分选出来，避免长时间返回磨区二次研磨，分级设备优先分离大片鳞片，减少过磨损耗。成品检验不能只关注粉体细度与目数，鳞片完整度和径厚比才是首要质控指标，即便细度达标，鳞片破碎也属于不合格产品。

如何选择合适的云母磨粉机？

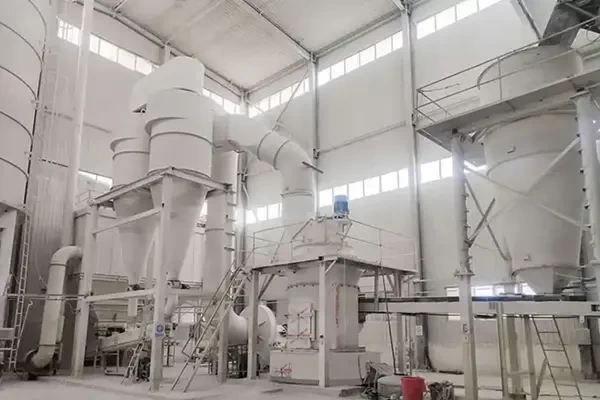

雷蒙磨粉机

雷蒙磨粉机低速碾压云母，冲击作用力很小。云母属于层状结构，研磨时容易顺着解理面剥开。四款设备对比之下，雷蒙磨保留大片鳞片、维持较好径厚比的效果最好。常规出料细度稳定在80~400目。设备采购和后期维护投入都比较低，市场应用成熟稳定。想要减少铁污染，后期加装陶瓷、聚氨酯内衬和多级除铁装置改造起来也方便。适合中小产量生产线，用来生产电工绝缘白云母、珠光颜料大片基材、普通绢云母填料等产品。

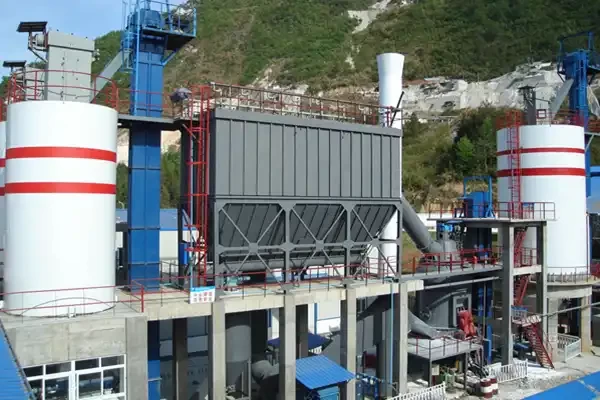

立式磨粉机

立式磨粉机采用液压系统驱动磨辊挤压料床，集破碎、粉磨、烘干、分级、输送多功能于一体，成品细度80~600目，单机产量大、运行能耗低、自动化程度高，适合大批量生产。但立磨能不能保住云母鳞片，非常考验现场调试。采用低压、浅料层运行参数，云母片保存效果尚可。如果直接照搬石灰石这类普通矿石的高压粉磨参数，云母晶片很容易横向压断，径厚比直接变差，调试难度比雷蒙磨高不少。大批量生产涂料、塑料填料用绢云母，或是锂云母提锂仅需矿物解离、对鳞片完整度要求一般时，选用立式磨粉机很合适。如果生产高品级珠光云母、电工云母，这类看重鳞片完整度的高端云母产品，不建议选用立式磨粉机。

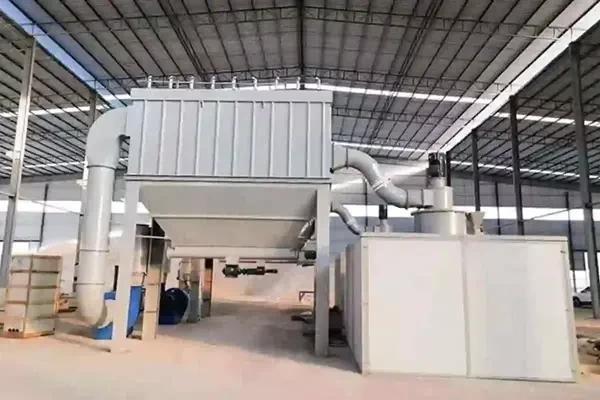

超细环辊磨粉机

超细环辊磨粉机通过多组磨辊与多层磨环道低速碾压云母，搭配涡轮分级系统完成粉体生产。成品细度稳定400~2500目。在碾压类超细设备当中，它保护云母片状结构的效果最好，优于气流磨，同时能耗更低、占地面积更小。加装非金属内衬就能控制铁粉污染，超细加工之后云母粉体依然可以保留片状光泽以及填料补强性能。生产化妆品云母、高端涂料超细绢云母这类既要细度又要鳞片品质的产品，超细环辊磨是优选。但加工超高目数粉料时，物料循环研磨次数增多，鳞片依旧会产生一部分损耗。

云母磨粉生产线的工艺流程

云母原矿首先通过人工或色选分拣，剔除黑云母、脉石及风化杂质，从源头保障原料纯度，再经预筛分处理，细料直接流转至下一工序，大块矿石送入粗碎环节，采用颚式破碎机进行挤压破碎，将物料加工至20~50mm的小块状态，全程禁用冲击式破碎设备，避免打裂云母晶片，破碎后的物料经由斗式提升机输送至原料料仓缓存。

针对含水量偏高、易造成堵磨的原矿，可增设烘干工序，将物料水分控制在2%以内，有效避免物料结团粘附磨辊、保障分级效果，干燥合格的物料可直接跳过该工序，后续料仓定量均匀送料至磨粉机主机，通过低速碾压方式实现云母逐层剥离，再由分级机实时分级，合格细度的粉体随气流送出磨腔，粗颗粒则回落磨腔重新研磨，生产高鳞片云母粉时，可优化分级参数，优先析出大片薄片，减少物料循环过磨造成的鳞片损耗。

分级后的粉体通过气流输送至旋风收集器与脉冲布袋除尘器完成收集，再经多级磁选除铁工艺去除生产过程中带入的铁质杂质，高端云母产品生产线可配套非金属内衬，从源头降低铁粉污染，最后对成品粉体进行检查筛分，去除少量团聚颗粒，取样检测细度、白度、鳞片径厚比等核心指标，质检合格后送入成品料仓，完成密封包装入库。

云母磨粉机的应用场景

云母磨粉常见问题解答

云母磨粉机为什么不推荐球磨机？

球磨机通过钢球冲击碰撞实现物料粉碎，冲击力极易击碎云母天然片状结构，造成成品径厚比大幅下降，云母特有的鳞片价值直接受损。另外钢球、衬板磨损会带入大量铁质杂质，致使云母粉发黑发灰，白度、绝缘性能显著降低。因此球磨机不适合作为云母深加工的主磨设备。

云母磨粉为什么要确保径厚比？

径厚比即云母薄片直径与厚度之比，是云母粉品质的核心指标。高径厚比代表完整的片状鳞片，在涂料塑料里可以形成致密屏蔽层，提升防渗、抗老化与补强性能，用作珠光原料时反光效果好、光泽透亮。普通填料云母粉径厚比20:1~50:1，高端珠光基材可达100:1以上，二者价值差距悬殊。

加工白云母怎么才能避免铁污染，保证粉体白度？

加工高白云母建议必须进行两次磁选。磨前磁选先除去已经解离出来的含铁杂质，经过研磨之后，原先包裹在矿物内部的铁杂质会被暴露出来，这时再做一次磨后二次磁选，就能把新释放出来的铁杂质去除干净。
