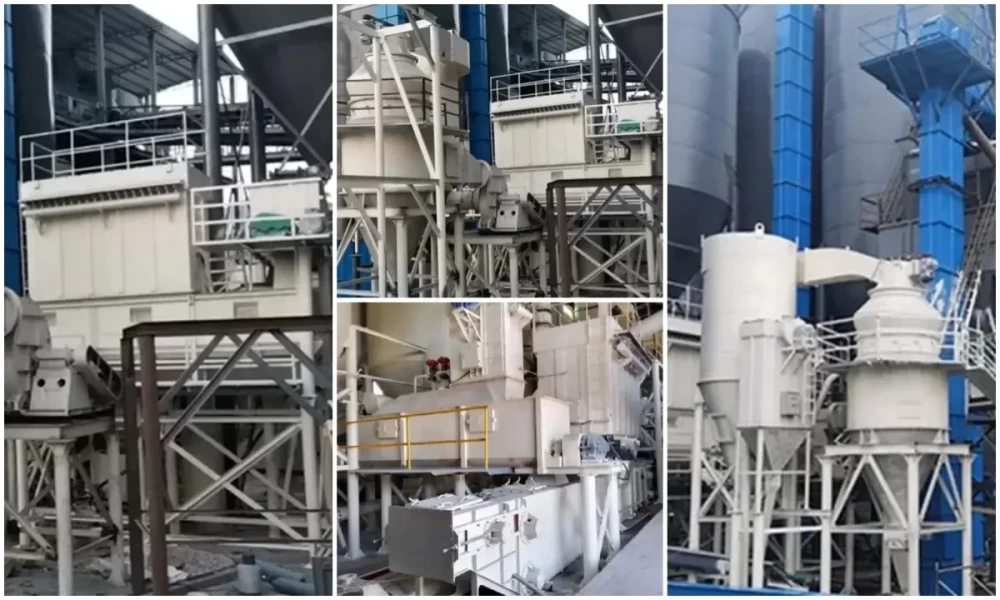

高比表氢氧化钙生产线

高比表氢氧化钙生产线的信息介绍

高比表氢氧化钙生产线（全称：高比表面积氢氧化钙生产线，是桂林矿机在常规氢氧化钙生产线的基础之上，对氢氧化钙比表面积增大优化的工艺升级。相较于普通生产线，改进了消化工艺，生产线采用二级消化系统，新增了助剂混合与烘干工序。能够稳定产出比表面积40㎡/g以上的高活性氢氧化钙。成品粉体疏松多孔、纯度稳定，烟气反应速度快，多用于垃圾焚烧、危废处置、焦化、玻璃窑炉等干法烟气治理项目，可直接替代小苏打脱硫剂，帮助企业削减烟气运维开支。

高比表氢氧化钙生产线的特点优势

比表面积高：消化工序通过添加助剂造孔，产品BET比表面积稳定40m²/g以上，是无助剂消化的两倍左右（15–23m²/g）。更大的比表面积让粉体与烟气接触反应位点更多、吸附能力更强，脱硫脱酸、重金属去除效率显著提升。同等工况下药剂用量更少，可替代高价小苏打，有效降低烟气治理成本，适配垃圾焚烧、危废窑、焦化、玻璃窑等复杂高难度环保工况。

恒温式消化：生产线采用80~90℃恒温消化工艺，通过精准控制水灰比、反应温度和反应时长，解决传统工艺超温过热、颗粒表面结壳的问题。恒温温和水化让粉体保持疏松结构，避免外熟内生、粉体惰性、反应活性差的缺陷，从生产端保障成品高反应活性。

孔隙结构好：成品粉体内部微孔结构丰富、均匀且稳定，孔隙贯通性好，无塌陷、无局部密实现象。成品可让烟气穿透颗粒内部充分反应，吸附容量大、反应速度快、药剂利用率高，有效改善干法喷粉脱硫反应不充分、残留高、排放达标不稳定的行业问题。

消化效率高：生产线采用二级消化系统，通过8~16小时的静止陈化，让残留氧化钙充分持续水化，整体消化率可达98%以上。有效减少残钙与杂质，规避批次指标波动问题，成品有效氢氧化钙含量≥94%，粉体细腻无硬块、无团聚堵料情况，批次稳定性强，可满足高端环保验收及精细工业用料要求。

分布式控制：全线采用DCS分布式智能控制系统，上料、供水、助剂添加、消化温度、陈化时长等参数全程联动可控，支持一键启停、故障预警、数据自动留存。杜绝人工配比导致的质量偏差，生产线用人少、故障率低、运维简单，生产质量稳定可控。

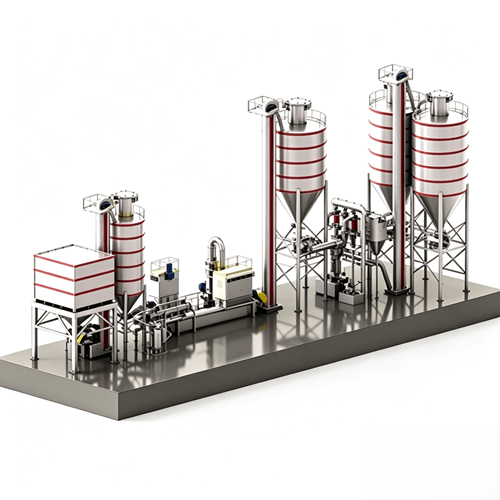

高比表氢氧化钙生产线的工艺流程

原料处理

高比表氢氧化钙生产线的核心原料必须选用高纯度石灰石煅烧加工而成，建议石灰石原料氧化钙含量≥53%。生产过程中严格管控二氧化硅、氧化镁等惰性杂质，单项杂质含量≤1.5%，避免杂质覆盖粉体孔隙、占用比表面积，防止出现成品活性不足、白度不达标的质量问题。煅烧出料后再通过振动筛、除铁器等设备开展筛分、除杂作业，进一步保障生石灰以及最终氢氧化钙粉体的白度与纯度。

煅烧破碎

本生产线摒弃传统竖窑工艺，传统竖窑热效率偏低，物料生烧、过烧问题突出，所产生石灰活性波动大、稳定性差，无法满足高比表氢氧化钙的高端生产指标。煅烧设备优先选用回转窑，其煅烧均匀、温控精度高，可有效降低生石灰生过烧率，产出孔隙结构优良、活性稳定的高品质氧化钙，适配大批量、高稳定性的高比表氢氧化钙规模化生产。

同时也可选用新型环保麦尔兹窑，该设备兼具竖窑的节能优势与回转窑的均匀煅烧特性，设备投资及运维成本更为经济，是中小规模高品质生石灰制备的优选方案，可稳定产出达标生石灰，为后段高比表氢氧化钙生产提供可靠原料保障。

经煅烧制备的生石灰需严格达标：有效氧化钙>90%、石灰活性≥380ml、生烧率<3%。从源头严控原料品质，稳定保障成品氢氧化钙的纯度、孔隙结构及高比表面积等核心性能。

原料预磨

煅烧后的生石灰出窑粒度不均，需进行集中破碎、筛分均化处理，破碎后的生石灰颗粒再送入磨粉设备进行精细化加工，粉碎研磨至80~100目。该工序可均匀细化物料颗粒，消除块状生石灰粒径不均导致的后续反应差异，保证助剂混合均匀性和消化反应充分性。生石灰的粒度均匀度与纯度，直接决定后续消化反应的充分程度与反应效率，是把控高比表氢氧化钙成品孔隙结构、比表面积及整体品质的关键。

助剂混合

本工序是制备高比表氢氧化钙的核心关键工序，也是区别于普通消石灰生产线的核心工艺。预磨后的生石灰粉料，通过高精度称重给料机定量输送至助剂混合系统，按工艺配比精准添加专用改性助剂，全程密闭搅拌混合。

添加的专用助剂可有效抑制生石灰颗粒在水化过程中发生团聚、堆积现象，打散颗粒聚合结构，让成品形成疏松多孔的微观孔隙结构，是产品稳定达到40㎡/g高比表面积的核心保障。

恒温消化

混合均匀的生石灰与助剂混合料，定量送入采用二级消化设计的石灰消化器；以双轴搅拌器作为一级消化槽完成初步消化，链式搅拌消化器用于物料熟化与深度消化。链式搅拌消化器精准管控反应工况：反应温度稳定控制在80~90℃，反应时长保持30~45分钟，同时按照工艺标准精准配比供水。

在持续搅拌作用下，氧化钙与水、助剂充分接触，水化反应快速且彻底，生成质地细腻、孔隙结构完整的氢氧化钙浆料，有效杜绝反应不完全、物料结块、夹生等问题，筑牢成品高活性的基础。

快速烘干

消化完成的氢氧化钙浆料需立即送入专用烘干系统干燥，严禁长时间放置。浆料静置会导致粉体孔隙收缩、坍塌，直接造成比表面积下降、活性衰减。快速烘干是固化高比表微观结构的关键工序，通过精准控温干燥，将成品水分严格控制在≤1%，锁定粉体疏松多孔结构，稳定产品比表面积和反应活性，避免成品性能后期衰减。

精细选粉

烘干后的氢氧化钙粉体送入专门的氢氧化钙选粉机进行分级筛选。选粉机仅做分级作业，不对氢氧化钙粉体进行机械研磨，最大限度保留粉体孔隙结构、保住 BET指标。粒径、孔隙、活性达标的合格粉体进入下一工序。粗颗粒、反应不充分、结构不达标的不合格物料，自动回流至消化工段前端，重新参与消化、烘干、选粉循环加工，实现闭环生产，确保出厂成品品质统一、无次品流出。

密封储存

分选合格的高比表氢氧化钙成品，全程采用密闭仓储模式储存，隔绝外界空气、水汽以及粉尘污染，防止成品吸潮结块、内部孔隙坍塌，避免比表面积与活性指标下降。储存后的成品既可直接进行自动化包装入库，也可输送至脱硫、脱酸工况现场投加使用，全程保障成品性能稳定。

高比表氢氧化钙生产线的应用场景

高比表氢氧化钙生产线的技术参数

高比表氢氧化钙生产线常见问题解答

高比表氢氧化钙生产线需要灰钙机研磨吗？

高比表氢氧化钙生产线通常无需配置灰钙机。灰钙机的作用是将大颗粒氢氧化钙破碎、细化，打散结块团聚，优化粉体粒度分布，增大颗粒外表接触面积，改善粉体流动性与反应分散效果。研磨仅可提升颗粒外表面积，无法生成颗粒内部微孔，若对已经成型的多孔高比表氢氧化钙进行过度研磨，反而会压塌内部孔洞，造成比表面积下降、脱硫活性降低。

高比表氢氧化钙生和普通工业氢氧化钙生产线有什么区别？

普通工业氢氧化钙生产线：工艺流程简单，生石灰加水消化后直接选粉出料，无扩孔改性工序。产出的氢氧化钙比表面积大多低于 15㎡/g，颗粒致密，烟气反应效率偏低。

高比表氢氧化钙生产线：在传统消石灰生产基础上工艺升级，采用二级消化系统，新增助剂干粉混合系统、快速烘干系统。于消化阶段生成并锁定粉体内部疏松多孔结构，成品BET稳定可达40㎡/g以上，脱硫脱酸反应效率更高。

高比表氢氧化钙生产线添加的助剂会不会影响成品纯度和脱硫效果？

所用扩孔解聚助剂为环保无机改性组分，不含会干扰脱硫反应的有害杂质。助剂添加比例较低，仅在水化消化阶段调控氢氧化钙晶体生长、抑制颗粒团聚，以此构建疏松多孔结构。助剂不会降低成品有效钙含量，也不会对脱硫脱酸反应、烟气排放指标造成负面影响，成品可稳定满足各类干法烟气治理环保项目的使用要求。

高比表氢氧化钙生产线煅烧设备怎么选？

回转窑：煅烧均匀、温度控制精度高，物料受热充分，生石灰活性稳定性强，批次差异小，对粒度偏碎、波动较大的石灰石原料适应性好，适合中大规模、连续化大批量生产高比表氢氧化钙项目。与麦尔尔兹窑相比热耗偏高，前期设备投资成本更大。

麦尔兹窑：称双膛竖窑与回转窑相比节能优势突出，热效率高，运行运维成本更低，可产出高活性软烧石灰，能够稳定供给后段消化工序使用，更适合中小规模生产线。但其对石灰石入料块度均一性要求较高，细碎物料处理能力不如回转窑。
