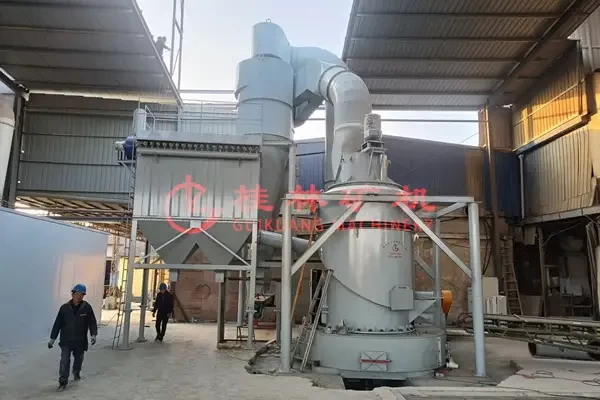

氧化铁黄磨粉机与生产线工艺

氧化铁黄磨粉机主要用来处理铁黄滤饼、结块原料和团聚粉料，将其打散研磨成合格的成品粉体。整条生产线核心要抓好恒温控制，所有管路与设备都需做防粘密封处理，同时配套除铁装置，避免成品混入杂质影响色光。

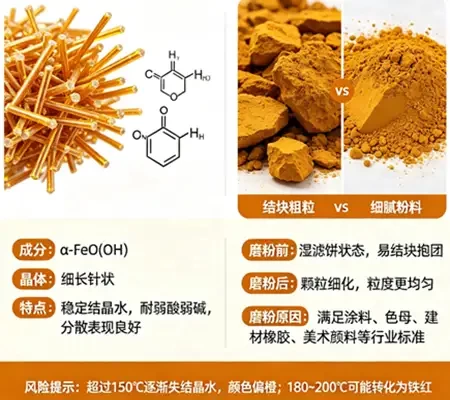

什么是氧化铁黄？为什么要磨粉？

氧化铁黄是常用的无机环保颜料，主要成分为α型一水合氧化铁，分子式α-FeO(OH)，是市面上用量很大的铁系黄色色粉。它的晶体呈细长针状，自带稳定结晶水，耐弱酸弱碱，分散表现良好，常规分为柠檬黄、中黄、土黄三大色系，涂料、色母、建材橡胶、美术颜料等行业都广泛使用。工厂合成产出的铁黄大多是湿滤饼状态，存放后容易结块抱团，颗粒粗细不均，必须经过磨粉设备研磨细化，才能满足下游厂家的使用标准。

与氧化铁红磨粉工艺不同，铁黄的针状结构带来更大的比表面积，粉料流动性差，一受潮就容易粘在设备内壁堆积。另外它耐热能力有限，温度超过150℃会逐步失去结晶水，晶体结构改变，颜色慢慢偏橙，温度升到180~200℃会完全脱水，直接转化成铁红，整批物料直接报废。

氧化铁黄磨粉生产的注意事项？

温度管控：铁黄临界变色温度为150℃，生产线循环热风日常必须控制在120℃以内，留足安全降温余量。烘干分段控温，表层游离水烘干段温度不超140℃，物料烘干后先缓冷，出料温度降到110℃以下再送入磨粉机。主机加装外置冷却管道，持续补入冷风调节循环风温，防止粉料在磨腔堆积长期受热，出现局部高温色差问题。

防粘防堵：铁黄粉体附着力强，风道弯头全部做大弧度设计，管道内部喷涂专用防粘防腐涂层，除尘布袋选用抗粘覆膜滤料，旋风收集器加大容积，缩短清灰间隔，从设备结构上减少粉料糊管、糊袋、堵机等生产故障。

密封防潮：铁黄粉体吸潮速度快，受潮后会再次结块，整条生产线的法兰、检修门、锁粉卸料位置全部做双层密封，设备内部保持负压状态，隔绝外界水汽，稳定成品含水率指标。

耐磨防污：铲刀、磨辊、磨辊这类易损件建议选用高耐磨合金材质。普通铸钢长期磨损易剥落铁屑，混入颜料后会形成黑点瑕疵，选用耐磨合金能够有效保障成品色粉纯净度。

如何选择合适的氧化铁黄磨粉机？

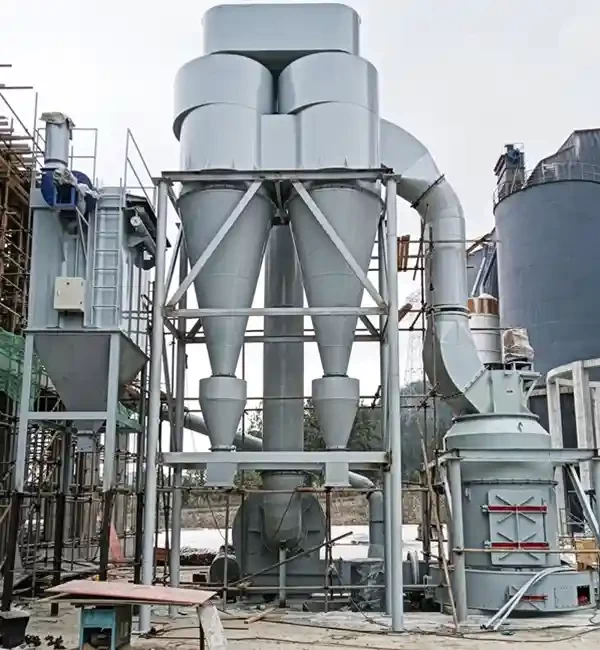

雷蒙磨粉机

加工80~400目氧化铁黄优先选雷蒙磨，适配透水砖、普通工业涂料、橡胶填充等常规生产场景。设备运行稳定，后期维修保养成本低，贯穿式风道自带散热效果，温度好把控，综合性价比更高。但设备细度上限固定，强行加工400目以上超细粉，产能会大幅下滑，粉料粒度分布也不均匀，不建议超规格使用。

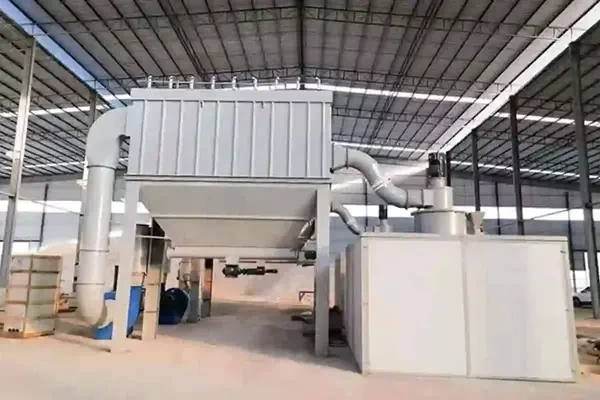

超细环辊磨粉机

超细环辊磨主打400~2500目超细铁黄粉体，适配高端涂料、色母粒、美术颜料等对品质要求高的行业。分级系统精度高，成品粒径均匀。轻碾压的研磨方式不会破坏铁黄针状晶体，能保住颜料原本的着色力与分散效果，是高端铁黄粉体生产线的主力机型。

氧化铁黄磨粉生产线的工艺流程

氧化铁黄滤饼原料先送入破碎机破碎，再经振动筛筛分、除铁器除杂，预处理后的物料由提升机输送至原料仓暂存。随后进入分段低温烘干工序，严格将入磨物料水分控制在 0.5%以内。

烘干后的物料自然冷却降温，冷却完毕后经给料机送入磨粉机进行研磨分级，不合格粗粉返回磨腔重新研磨，合格细粉通过旋风收集器集中回收，微量超细粉尘由脉冲袋除尘器收集净化。

收集到的成品粉体经由双级密封锁粉器密闭卸料，转运至专用干料仓储存，整条产线配套冷风循环系统与变频精准分级装置，设备选型均预留约15%产能余量，预防原料结块、来料含水率波动等各类复杂工况。

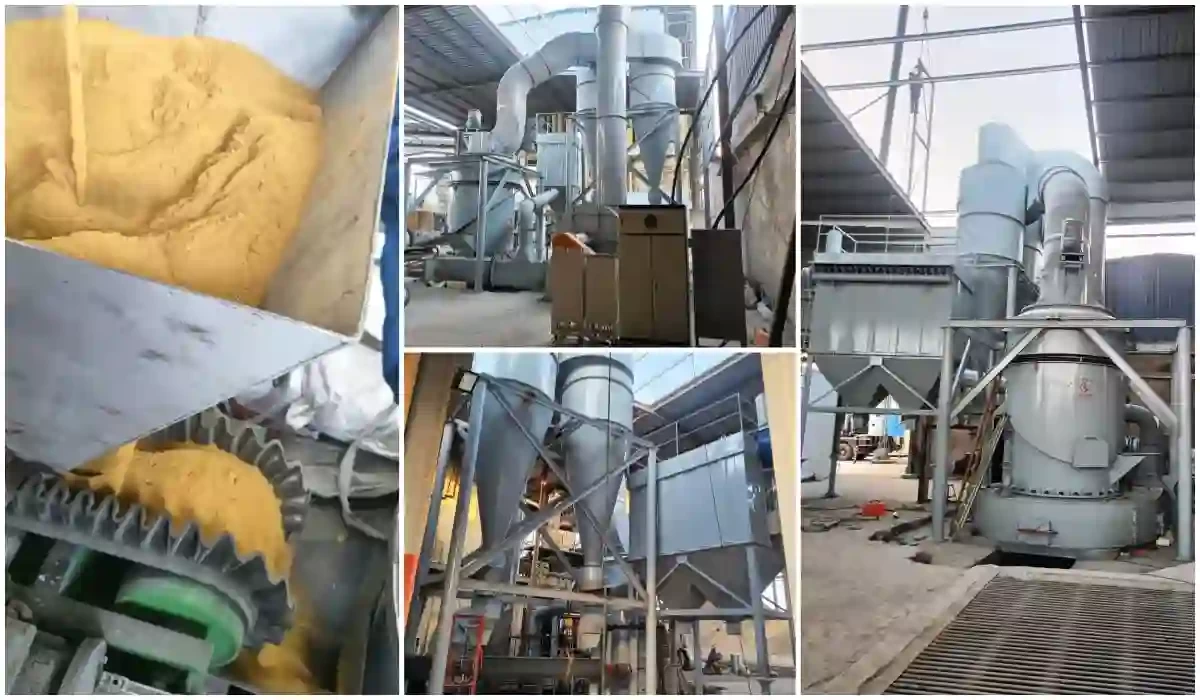

桂林矿机的氧化铁黄磨粉机客户现场

氧化铁黄磨粉常见问题解答

氧化铁黄磨粉机出粉发红、色相差、偏橙怎么办？

出现色差、粉体偏橙发红，基本都是物料高温脱水导致。烘干热风温度过高、循环风超标，或是管道、磨腔堆积粉料长期受热焖烤，都会造成局部高温变色。处理方案：下调烘干热风温度，打开主机冷却风管减少热风循环量，定期停机清理设备积料，全程把系统温度稳定控制在120℃以内。

氧化铁黄磨粉机可以采用开路工艺吗？

有不少厂家觉得开路工艺气流直排散热快，整机温度更低，但这套方案并不适合氧化铁黄生产。开路系统会持续吸入外界潮湿空气，针状铁黄粉料极易粘附在磨腔、管道内壁堆积；堆积粉料持续吸收研磨余热，局部温度远超系统平均风温，粉料脱水转橙、发红报废。同时开路缺少粗粉回流分选结构，大颗粒持续摩擦升温，设备整体热负荷更高，外加水汽持续进入，糊袋、堵管故障会频繁出现。

氧化铁红与氧化铁黄磨粉生产线有什么区别？

氧化铁红磨粉生产线：氧化铁红不含结晶水，耐高温不易变色，不用额外加装冷却设备，入磨水分最高可放宽至6%；风道、除尘无需额外做防粘改造，整套密封配置标准更低。

氧化铁黄磨粉生产线：铁黄热敏特性突出，超过150℃就会脱水变色，系统循环风温控制在120℃以内，必须配套冷风循环降温；入磨物料水分严格控制0.5%以内，全线管道加装防粘内衬，出料配置双级密封锁粉器，防潮防粘堵要求高很多。

立式磨粉机可以加工氧化铁黄吗？

理论上能研磨铁黄，但实际生产不推荐，如果一定要使用立式磨，需要投入高额成本做全套定制改造。立式磨依靠高压料床碾压研磨，磨腔内摩擦产热量大，散热条件差，很容易超温让铁黄发红变色。高压碾压还会打碎原有针状晶体，成品着色力、分散性能大幅下降，粉体品质远不如雷蒙磨与超细环辊磨。另外立式磨风道死角多，粉料极易堆积粘壁，日常清理维护工作量大，综合使用成本偏高。
