碳化硅粉体

碳化硅粉体的信息介绍

碳化硅粉体是以石英砂、石油焦为主要原料，经高温碳热还原合成块状碳化硅，再通过破碎、研磨、分级与多重除杂工艺制得的无机非金属粉体。按纯度与色泽可分为黑碳化硅、绿碳化硅两种，粉料硬度高、耐高温、耐酸碱、化学稳定性优异，广泛应用磨料加工、于耐火材料、冶金助剂、半导体原料等高端制造领域。

碳化硅粉体的粉体特性

化学特性：黑碳化硅SiC含量≥98.0%，绿碳化硅 SiC含量≥99.3%，半导体高纯级可达99.9999%，化学性质稳定，耐酸碱腐蚀，2000℃高温下仍保持性能稳定，不与多数工业介质发生反应。

物理特性：莫氏硬度9.2~9.5，仅次于金刚石，切削能力强、物料磨蚀性极高，粉体加工难度大。

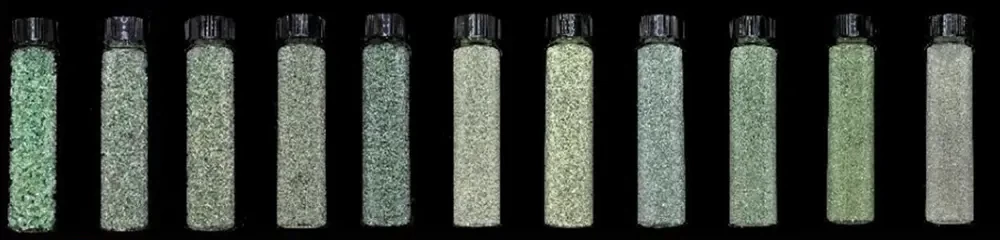

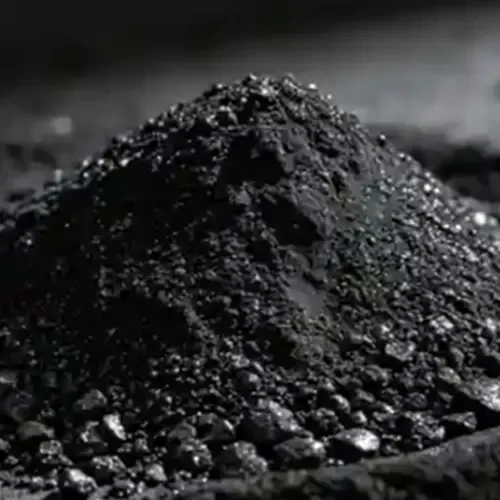

色泽外观：黑碳化硅呈黑色至深灰色，绿碳化硅呈黄绿色至翠绿色，高纯导电级为均匀黄绿色颗粒。

水分含量：游离水分含量≤0.2%，粉体干燥松散，不易吸潮结块，储存与输送过程稳定性强。

碳化硅粉体的制备工艺

块状碳化硅 → 破碎机 → 振动筛 → 除铁器 → 碳化硅磨粉机 → 碳化硅粉体

碳化硅原生块料通过电阻炉 2000℃以上高温碳热还原反应合成，先经颚式破碎机、圆锥破碎机完成多级破碎，搭配振动筛分级筛分、除铁器分段磁选除铁，得到符合进料标准的颗粒料，再根据成品细度与纯度指标匹配对应研磨工艺。

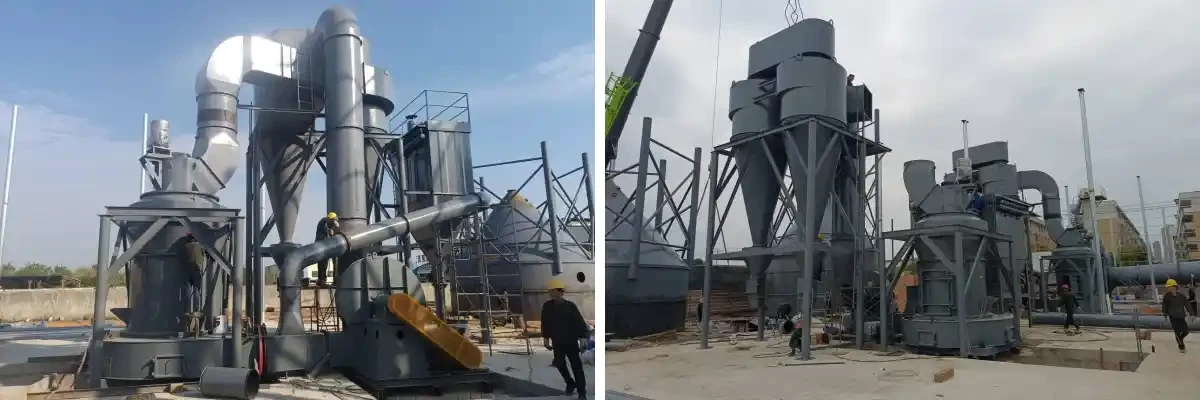

80~400目常规工业粉体：采用耐磨强化型雷蒙磨粉机，磨辊、磨环升级高铬合金 / 硬质合金耐磨材质，配套多级磁选除铁装置，产能稳定、性价比高，适配黑碳化硅与普通绿碳化硅磨料量产。

400~2500目超细粉体：采用全腔体陶瓷内衬超细立磨，研磨部件、分级叶片全陶瓷结构，从源头减少铁质污染，保障高纯度绿碳化硅粉体的品质指标。

半导体级高纯碳化硅粉体：以6N级高纯硅粉、高纯石墨为原料，经真空高温固相合成后，采用惰性气氛流化床气流磨实现无金属接触研磨，配套多级酸洗与高温纯化工序，将杂质管控至ppm级别。

碳化硅粉体的应用领域

磨料加工：制作固结砂轮、砂纸、喷砂磨料，用于金属切削、石材打磨与工件表面处理，高纯绿碳化硅微粉可用于半导体晶圆、光学镜片的超精密抛光加工

冶金耐火：制备高温耐火砖、耐火浇注料与窑炉内衬材料，耐受高温热震；同时作为冶金脱氧剂、增碳助剂，净化钢液、提升钢材耐磨与强度性能。

半导体材料：高纯碳化硅粉体是PVT法生长碳化硅单晶的核心原料，其纯度、粒度均匀度直接决定单晶衬底的晶体缺陷率与生产良率，是第三代半导体产业链关键上游材料。

复合陶瓷：烧结制备碳化硅结构陶瓷，兼具耐磨、耐高温、轻量化优势，适配航空航天、高端装备、核能等极端工况场景。

功能填料：作为改性填料添加至涂料、橡塑、防静电材料中，有效提升基材耐磨、防腐、导热与防静电性能。

碳化硅粉体的技术参数

碳化硅粉体常见问题解答

黑碳化硅与绿碳化硅有什么区别？

黑碳化硅：SiC纯度≥98.0%，韧性更好、生产成本更低，多用于普通固结磨具、耐火材料、冶金脱氧等常规工业场景。

绿碳化硅：SiC 纯度≥99.3%，硬度更高、脆性更强，杂质含量更低，多用于精密抛光、高端结构陶瓷、半导体原料等对纯度要求严苛的场景。

碳化硅粉体加工为什么不能直接用普通磨粉设备？

碳化硅莫氏硬度高达 9.2~9.5，磨蚀性极强，普通钢制磨辊、衬板会快速磨损脱落，一方面设备损耗大、运维成本高，另一方面脱落的铁屑会混入粉体导致纯度下降，无法满足下游指标要求。因此需根据细度与纯度需求，选用耐磨升级雷蒙磨、陶瓷内衬立磨或气流磨等专用设备。

工业级碳化硅与半导体高纯碳化硅的核心差异是什么？

工业级碳化硅：纯度 98%~99.3%，允许微量杂质，以机械研磨加工为主，用于常规磨料、耐火场景。

半导体高纯碳化硅：半导体高纯碳化硅纯度可达6N级别，金属杂质控制在ppm量级，需真空合成+气流磨无铁研磨+多道纯化工序，专用于碳化硅单晶衬底生长等高端半导体领域。
