钢渣磨粉机与生产线工艺

钢渣磨粉机是用于将炼钢产出的钢渣固废加工成粉体的设备。设备选型优先选择立式磨粉机，可完美匹配钢渣硬度高、夹带金属铁、原料水分波动大的工况特点，尤其适合规模化连续生产项目。

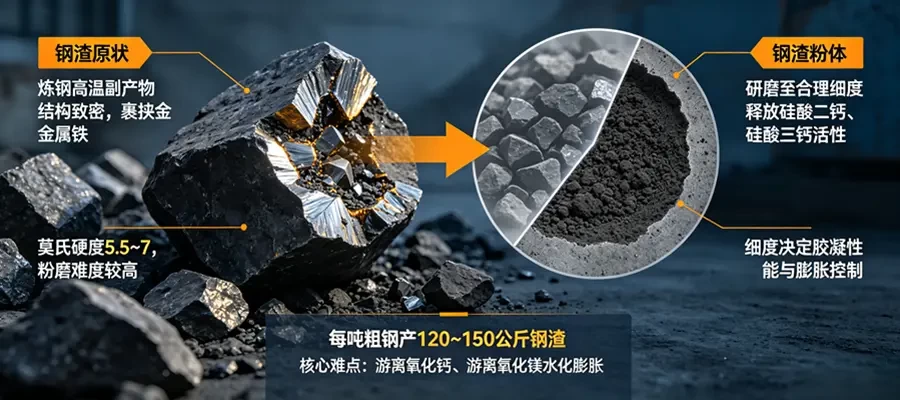

什么是钢渣？

钢渣是炼钢环节产生的固体副产物，转炉、电炉炼钢时，为脱除铁水中硅、磷、硫等杂质，会投加石灰、白云石作为造渣熔剂。在1600℃以上高温条件下，杂质与熔剂发生反应，生成熔融硅酸盐、氧化物混合物料，浮于钢水表面，排出冷却凝固后即为钢渣。

每冶炼一吨粗钢，会产出120~150公斤钢渣，国内年排放量达上亿吨，属于钢铁行业大宗固废。按炼钢工艺区分，转炉钢渣占比七成以上，其次为电炉钢渣、精炼钢包渣。

钢渣主要矿物组分包含氧化钙、二氧化硅、氧化铁、氧化镁，含有硅酸二钙、硅酸三钙，成分接近水泥熟料，具备胶凝活性，因此可作为建材掺合料。生产应用的核心难点在于游离氧化钙、游离氧化镁，二者遇水会逐步水化膨胀，未经处理直接用于建材，制品后期容易开裂鼓包，是钢渣资源化必须解决的关键问题。

钢渣莫氏硬度5.5~7，结构致密，内部裹挟大量金属铁，粉磨难度远高于高炉矿渣。只有研磨至合理细度，充分释放胶凝活性，同时消除膨胀风险，钢渣才能完成高附加值资源化利用。

钢渣磨粉加工的实操要点

先说原料预处理，这一步是基础，千万不能简化。钢渣原生块度大、嵌铁严重，必须采用多段破碎工艺，不能单段破碎简化作业。常规生产线采用两段破碎：先经颚式破碎机粗碎，将大块钢渣破碎至80~120mm，初步解离表层大块铁料，再进入中细碎设备加工，搭配振动筛闭路循环，将物料严控在30mm以内，超标大块重新回破。对于嵌铁严重、杂质多的原生钢渣，需增设第三段细碎，充分解离包裹在渣体内部的细颗粒铁，为后续多级除铁创造条件，真正做到 “多碎少磨”，从源头降低磨机负荷与磨损损耗。

接着就是多级除铁，钢渣里面的金属铁延展性很好，直接进入磨机，会被碾压成薄铁屑铁片，糊在磨辊、衬板表面，相当于给研磨部件垫上一层缓冲层。粉磨效率直接下降，设备振动变大，电流来回波动，耐磨件磨损速度成倍加快，严重的时候直接堵料停机。 生产线至少要做到三级除铁：破碎之前先把大块铁料分离，破碎完成再磁选剔除中等颗粒铁，物料入磨之前再做一遍精细除铁。把入磨物料金属铁含量控制在3%以内，磨机才能稳定运行。不少小厂图省钱，只装一道除铁器，看着前期投入少，实际上耐磨件磨损加剧，停机检修频繁，综合算下来反而亏得多。

再就是解决游离氧化钙带来的膨胀问题。原生钢渣游离氧化钙普遍在4%~8%，直接磨粉做建材，体积安定性肯定不合格。行业里最常用的就是陈化堆放，也就是自然风化，钢渣堆存起来定期洒水，让游离钙提前水化消解，堆放1~3个月，可以把游离钙降到3% 以下。对产品要求更高的项目，会选用蒸汽消解或者碳酸化处理，见效更快，当然对应的处理成本也会随之上升。

还有就是粉磨参数也需要匹配实际工况，并不是粉磨越细效果就越好。很多人误以为钢渣粉磨得越细，活性就越高。实际生产当中，细度提高确实可以提升活性，但达到某个临界点之后，继续磨细只会白白消耗电能。而且颗粒过细容易团聚，需水量变大，用到混凝土里面，反而会降低混凝土施工性能。常规生产，如果用来做普通水泥混合材，比表面积控制在400~450m²/kg 就够用，做高性能混凝土掺合料，可以做到500~650m²/kg。再继续往细做，每吨粉料电耗涨得很快，性价比很低。

最后就是耐磨件选型不能马虎，钢渣磨蚀性强，研磨部件一定要选用高耐磨材质。磨粉机的核心耐磨部件优先选用高铬铸铁或者堆焊耐磨合金，日常巡检要留意耐磨件损耗情况，没磨到报废极限就及时堆焊修复或者更换，避免部件磨穿突发停机，造成更大损失。

钢渣磨粉机怎么选？

综合钢渣硬度高、夹杂金属铁、原料水分波动大的工况条件，项目优先选用立式磨粉机、超细立式磨粉机以及球磨分级生产线。雷蒙磨粉机与超细环辊磨粉机虽也能够加工钢渣，但受设备粉碎原理限制，面对高硬度、带微细铁屑的钢渣物料，易损件磨损会明显加剧，运维成本偏高，只适合小规模工况，建议用于大规模钢渣固废处理生产线。

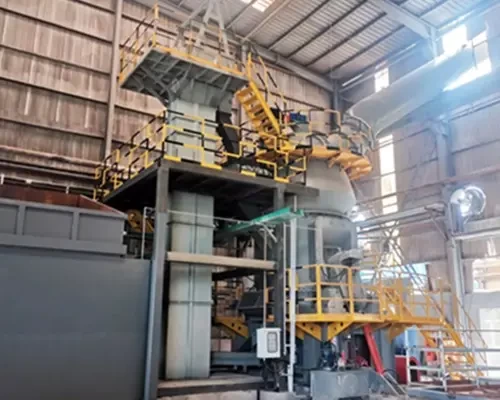

立式磨粉机

立式磨粉机是大中型钢渣粉生产线的主流机型，集破碎、烘干、粉磨、选粉于一体，依靠料床碾压完成粉磨，对钢渣适应性强。单机产能大，吨粉电耗低，成品比表面积可在 400‑650m²/kg 区间灵活调节，耐磨件还可以现场堆焊反复修复。适合年产30万吨以上规模化项目，可生产普通建材掺合料以及高性能混凝土用钢渣粉。

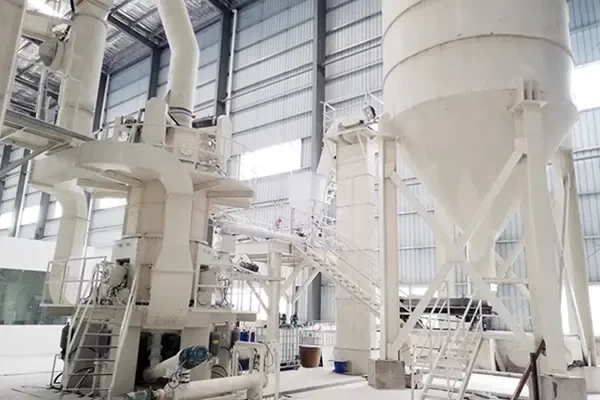

超细立式磨粉机

超细立式磨粉机是专门针对超细钢渣微粉工况开发，在保留立磨烘干、低能耗优势的前提下，可以稳定产出高比表面积超细钢渣粉。对比超细环辊磨，耐磨件使用寿命更长，单机产能更大，适合需要规模化生产高附加值超细钢渣粉的项目。

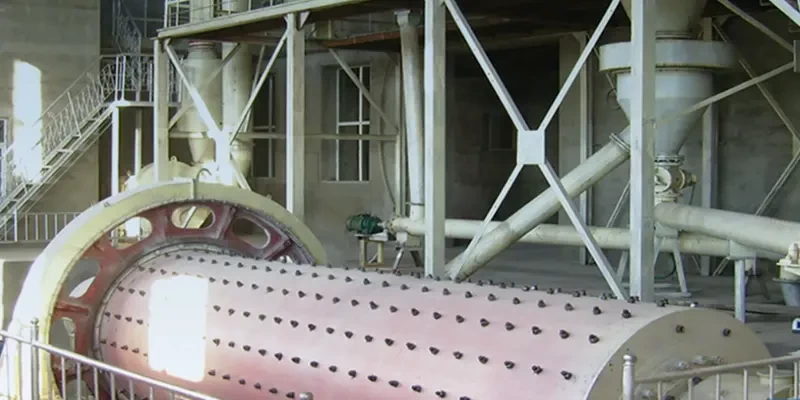

球磨机

球磨机是传统的粉磨设备，依靠筒体内钢球冲击研磨粉碎物料，目前国内多数老旧钢渣粉生产线仍在沿用。该设备物料适应性强、日常维护简便、初期采购投入低，针对存放1~2年、充分风化陈化的钢渣，加工稳定性极佳。

但设备能耗偏高，吨粉电耗可达70~90kWh，且无烘干功能，入磨原料含水率需严格控制在5%以内，同时设备占地面积大、现场噪音与粉尘问题相对突出，研磨体、衬板损耗量大，后期运维成本更高，适用于以生产普通水泥混合材钢渣粉为主的生产线。

钢渣磨粉生产线的工艺流程

下面这条完整的钢渣磨粉生产线，以立式磨粉机作为核心主机进行说明：

原料处理

回收后的钢渣原料由板式给料机送料进入颚式破碎机进行第一段粗碎，粗碎后的物料经皮带输送，途经第一道悬挂式除铁器，先将大块铁料分选出来送回钢厂回收再利用。粒度合格的物料进入第二段中细碎设备再次破碎，严格将物料粒度控制在30mm以内。

破碎均匀后的钢渣由振动筛筛分送入第二道滚筒磁选机，进一步分离细颗粒铁。磁选过后送入陈化堆场堆放，通过定期洒水加速游离氧化钙消解，陈化合格后存入原料仓。

研磨分级

钢渣原料预处理合格后，由定量给料机输送至立磨主机，进料前经过第三道精细除铁器深度除铁，严格将入磨物料金属铁含量控制在3%以内。钢渣进入磨机后落至旋转磨盘中心，在离心力作用下甩至磨盘外缘，于磨辊与磨盘之间受碾压、剪切作用实现粉碎。

粉碎后的物料随上升气流进入选粉机分级，达标细粉随气流排出磨机，进入后续收尘系统，粗大颗粒回落磨盘重新研磨，形成高效闭路循环。磨机底部排出的粗渣夹杂少量未分选干净的铁质，经外循环皮带再次磁选除铁后返回磨机进料口，既回收有价金属物料，也大幅提升原料利用率。

立磨生产过程中需精准把控核心运行参数，稳定控制磨盘料层厚度与研磨压力。研磨压力过大，会加剧设备振动、加速耐磨件磨损，压力过小，则物料咬料效果差、产能偏低。生产中需根据成品细度要求，同步调节选粉机转速与系统风量，保证粗粉有效回磨复研、合格粉料及时分选排出，最大限度减少磨机内部无效循环，提升粉磨效率与系统稳定性。

收集存储

分级后的合格粉体随气流进入收尘系统完成气固分离，净化后的洁净气体由引风机达标排放。最后，收集到的成品粉料输送到多个成品圆库储存，采用多库搭配、倒库均化的方式，消除不同批次原料带来的品质波动。

钢渣磨粉机的应用场景

钢渣磨粉生产常见问题解答

钢渣磨粉机成品粉体活性指数偏低，如何改善？

钢渣粉活性和矿物组分、细度、颗粒级配息息相关。可在合理范围内提高比表面积，比如从400m²/kg提升至500~550m²/kg，28天活性指数会明显提升，但不要过度研磨。可采用复合激发方式，粉磨阶段掺入3%~5%二水石膏作为硫酸盐激发剂，也可以和矿渣粉、粉煤灰复配，发挥协同效应。调整选粉系统参数，优化颗粒级配，避免颗粒两极分化。同时做好多级除铁，减少金属铁、铁氧化物这类惰性组分占比，变相提升活性矿物占比。

立式磨粉机初始成本昂贵，为什么还适合研磨钢渣？

虽然立式磨粉机设备初期投入较高，但针对钢渣物料综合优势突出。立磨具备一体化烘干能力，可处理含水波动大的钢渣原料，采用料床粉碎原理，耐磨件可堆焊修复，后期更换频次低。整机粉磨能耗更低，相比球磨能够节约大量用电成本。产线可配套多级除铁、外循环除铁结构，适配钢渣含铁高的工况。单机产能大，成品颗粒级配好，钢渣粉活性表现更佳，综合算下来长期运行成本更低，适合大中型钢渣固废处理项目。

含水率高的湿钢渣能不能直接送入磨粉机？

立式磨粉机自带热风烘干功能，入磨物料含水率≤12% 可以直接进料，依靠磨内热风实现边烘干边粉磨。但水分过高会造成热耗上升、产量下降，实际生产建议尽量控制在8%以内。普通干式球磨机不具备烘干能力，物料含水率超过5%就容易糊磨，造成隔仓板、筛板堵塞，需要提前烘干或晾晒，将水分降至5%以下才可进料。
