叶蜡石磨粉机与生产线工艺

叶蜡石磨粉机是将叶蜡石原矿加工成粉体的磨粉设备，生产线需针对性做好防粘防堵、除杂除尘、防潮管控等措施，磨粉机选型可根据生产细度与产能需求选用对应设备。

什么是叶蜡石？

叶蜡石是一种层状含水铝硅酸盐非金属矿物，主要由酸性火山岩、凝灰岩经热液蚀变作用形成。矿石质地极软，莫氏硬度仅1~2级，接近指甲硬度，手感滑腻、脆性佳、易粉碎，加工可塑性强。

其内部为典型层状结构，层间结合力弱，易剥离成片，因此研磨后的叶蜡石粉体悬浮性佳、遮盖力强，广泛适用于耐火材料、工业填料、金刚石传压介质等领域。

叶蜡石磨粉加工有哪些注意事项？

在制粉加工中，叶蜡石也存在工艺痛点：粉体比表面积大，研磨输送过程易产生静电，加之细粉吸潮性强，空气湿度偏高时极易出现粘机、粘壁、堵风道、积粉结块等问题。

防粘防堵：叶蜡石粉静电吸附性强，入磨原料含水率必须压在6%以下，湿矿先晾晒或者前置滚筒烘干机。做325目以上高目数产品，水分还得再往下降。高目数生产时进料速度适当放慢，别让物料在磨腔里堆着，堆着就容易粘。每班清理制度得立起来，巡检时进料溜槽、磨腔内壁的积粉该清就清，停机后空载通热风吹扫风道，效果不错。

杂质处理：叶蜡石原矿里经常夹杂石英、长石等硬质伴生矿物，虽然叶蜡石本身质地软，但这些硬杂质会快速磨损磨辊、磨环、铲刀。破碎环节增加磁选，除去铁杂质，筛分环节尽量剔除大块石英石料，减少硬质颗粒进入磨腔，既保护耐磨件，也避免黑点杂质影响粉体白度。

密封除尘：叶蜡石细粉扬尘大，整套系统必须保持微负压运行，检查管道法兰、检修门、卸料阀的密封件，老化就及时更换，避免跑粉漏尘。脉冲布袋除尘器要匹配工况，高湿环境下滤袋容易被粘粉糊住，要调整脉冲清灰周期与热风温度，防止滤袋堵塞导致风压下降、产量走低。

防潮处理：磨好的叶蜡石粉体吸潮能力强，成品料仓一定要做好密封防潮处理。高端陶瓷、金刚石密封介质用粉，成品含水率要求控制在1%以内。出料之后尽量尽快包装入库，长时间露天存放会吸潮结块，直接废掉整批粉体。

如何选择合适的叶蜡石磨粉机？

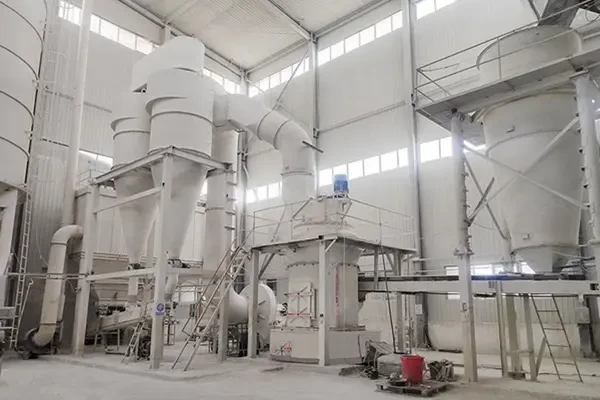

雷蒙磨粉机

雷蒙磨粉机适合生产80~400目叶蜡石粉，多用于中小型生产线。设备投入低、占地面积小，日常检修维护简单，加工耐火材料、普通陶瓷填料这类常规细度产品，性价比十分突出。但磨机对水分敏感，生产线需配套前置烘干设备，严格把控原料水分，以此规避磨腔粘料现象。

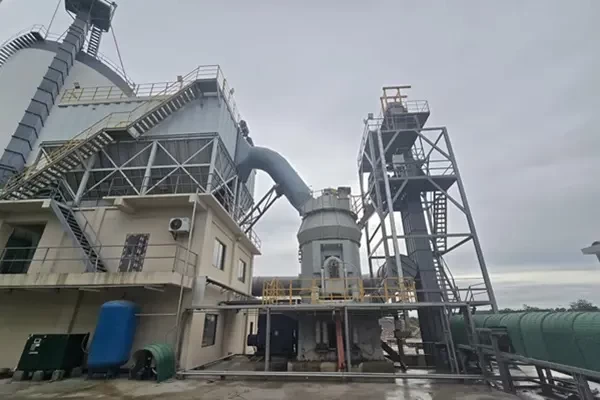

立式磨粉机

立式磨粉机成品细度可达80~600目，单机时产20~200吨，设备集破碎、烘干、研磨、分级、输送于一体，针对叶蜡石原矿湿度波动大的特点，可通过机内热风同步烘干物料，无需额外配套独立烘干设备，单吨电耗远低于传统球磨机，广泛适用于人造金刚石传压介质、高端陶瓷等叶蜡石粉大规模量产场景，但设备前期造价偏高，对厂房高度、地基基础有一定要求，小产能项目投资回报率较低。

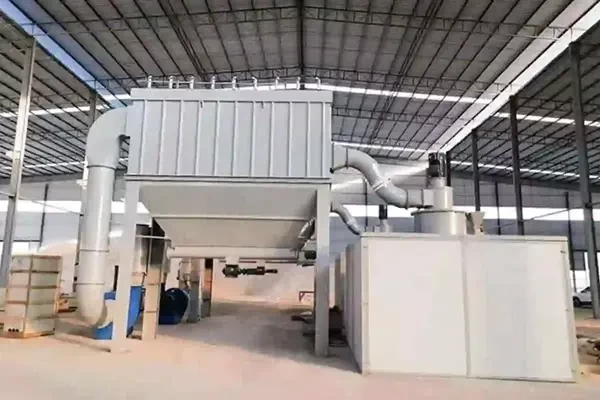

超细环辊磨

超细环辊磨专为400~2500目超细叶蜡石粉体精细化加工设计，单机时产区间为0.5~10吨。设备采用多层磨辊、磨环逐层碾压研磨物料，成品细度高，适配涂料、化妆品、电子填料等高端应用领域。但设备对原料含水率敏感度高，入料水分需严格控制在4%以内，同时单机产能有限，不适用于大规模、大产量的超细叶蜡石粉体生产线。

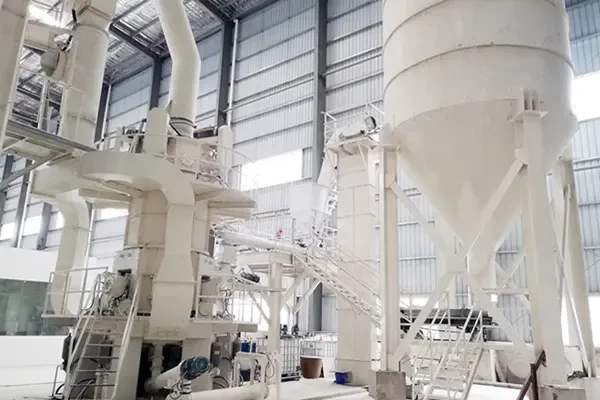

超细立磨

超细立磨成品细度覆盖400~2500 目全区间，单机产量最高可达50t/h，加工制备的叶蜡石粉体粒度分布窄、粉体团聚少、品相稳定。相较于超细环辊磨，超细立磨单机产能更大、设备初期投入更高，但结构稳定、易损件损耗低，后期运维成本更低，更适配年产万吨级的大型超细叶蜡石粉体规模化项目，广泛应用于高端陶瓷、高端涂料填料等高品质粉体生产场景。

叶蜡石磨粉生产线的工艺流程

叶蜡石原矿首先进行人工预处理分拣，剔除大块废石及夹杂的石英、长石等硬质杂质，再送入颚式破碎机进行粗碎作业，将大块矿石加工为符合入料标准的小块物料，粗碎后通过除铁器磁选去除矿石自带铁质以及破碎产生的铁屑杂质，若原矿含水率偏高，还需送入烘干机进行烘干处理。

经过破碎、除杂、烘干预处理后的合格物料，由给料机均匀、定量输送至研磨主机。物料在磨腔内进行研磨分级，分级机根据生产设定的粉体目数精准筛分，达标细粉随气流进入收集系统，未达到细度要求的粗粉自动回落至磨腔，重新参与研磨。

最后，合格的叶蜡石细粉由旋风收集器收集，脉冲布袋除尘器回收净化，成品粉体经卸料装置平稳输送至密封成品料仓储存。

叶蜡石磨粉机的应用场景

叶蜡石磨粉常见问题解答

叶蜡石磨粉生产线无设备损坏，但产能持续衰减怎么办？

首先核查研磨构件磨损状态，确认设备实际研磨压力是否满足生产标准，接着检测整套风道、回风系统及除尘设备积粉堵塞状况，排查系统通风阻力异常问题，然后校验分级机叶片磨损程度与转速精准度，排查系统循环负荷异常波动情况，最后核查喂料系统运行稳定性、风机风门开度及整机系统负压参数，通过逐项校准整改，解决产能衰减问题。

叶蜡石粉磨生产线冬季低温工况下，产能、细度稳定性变差怎么办？

可对原料堆场及入磨物料做好保温防潮防护，杜绝物料吸潮回潮，从源头降低粉体团聚、设备粘壁积料现象。同时对磨机壳体、风道及除尘管道做保温防结露处理，规避管壁结露积粉引发的通风阻力异常。并同步校准风机、电机运行参数，匹配风门开度与分级转速，稳定系统风场与负压工况，从而改善冬季产能衰减、成品细度波动问题。

叶蜡石粉磨生产中频繁出现粉体团聚现象怎么办？

粉体团聚受物料水分、静电吸附、风粉配比及研磨工况共同影响，需严格把控入磨物料水分，杜绝潮湿物料引发的粘聚结团问题，利用热风烘干工艺维持物料干燥状态。同时优化系统风料配比，适当提升风道风速，强化粉体悬浮分散效果，削弱颗粒静电吸附作用力。必要时合理下调瞬时进料负荷，降低磨内粉体浓度，避免颗粒相互裹挟堆积。
