氧化铁红磨粉机与生产线工艺

氧化铁红磨粉机将块状、颗粒状、团聚态氧化铁红原料研磨成粉体的设备。磨粉机选型，可选择雷蒙磨、立磨、超细环辊磨、超细立磨等，生产线需重点管控磨腔温度，避免高温引发颜料色相变化。

什么是氧化铁红？为什么要磨粉？

氧化铁红（化学名称：三氧化二铁，化学式Fe₂O₃）是目前全球工业用量最大的无机红色颜料。无论是天然开采的氧化铁红原矿，还是化工合成的半成品，大多以块状、粒状或团聚体形式存在，粒径分布不均，直接使用会出现着色力不足、分散性差等问题，无法达到下游行业的应用标准。通过专业磨粉设备进行精细化研磨，可实现成品粒度均匀可控、比表面积显著提升，全面优化颜料的着色力、遮盖力及分散性能。

氧化铁红磨粉生产线要注意什么？

水分控制：氧化铁红原料吸湿性强，极易受潮结块，入磨前必须将含水率严格控制在5%以内。对于潮湿结块的原料，需先打散预处理，必要时配套烘干系统，从源头避免物料团聚，保障粉体均匀度。

温度控制：氧化铁红在180℃以内短时受热色相稳定，超过500℃高温煅烧才会发生明显晶型转变导致变色。为保障颜料品质，可将磨腔温度精准控制在180℃以下，有效防止过热引发的色相漂移。

除杂提纯：氧化铁红对纯度和色相要求极高，原料中混入的砂石、铁屑等杂质会直接导致成品发灰、色泽暗淡。生产线需配置振动筛、多级磁选除铁器等除杂设备，确保原料纯净度。

设备耐磨：氧化铁红莫氏硬度虽低，但研磨性极强，长期生产会严重磨损磨辊、磨环、衬板等易损件，磨损产生的金属碎屑还会污染粉体。常规颜料生产可选用高铬合金耐磨件，对于高端高纯级产品，可选择陶瓷复合材质易损件，避免金属污染。

如何选择合适的氧化铁红磨粉机？

常规磨粉设备

常规氧化铁红粉体生产可优先选择雷蒙磨或立磨。雷蒙磨操作简单、投资成本低、运行稳定，适合中小规模生产普通建材、水泥用氧化铁红颜料。立磨采用辊压研磨原理，自动化程度高、能耗低、产量大，适合大型生产线批量生产中高端涂料、橡塑用颜料。

超细磨粉设备

高端氧化铁红超细粉体加工推荐选用超细环辊磨或超细立磨。超细环辊磨研磨精度高，成品着色力强、分散性优异，适合中小规模生产高端涂料、化妆品级超细颜料。超细立磨分级系统精准，单台产量大，适合大型企业规模化生产800-2500目高端超细氧化铁红粉。

氧化铁红是怎样磨成粉的？

块状、团聚态氧化铁红原料先经颚式破碎机初步破碎至合适的入磨粒度，再通过振动筛和除铁器完成筛分除杂预处理，由定量给料机均匀送入磨粉主机进行研磨。研磨过程中通过智能温控系统实时监测并调控磨腔温度，确保颜料品质稳定。

研磨后的粉体进入高精度分级系统进行实时筛选，未达标的粗粉自动回落研磨区重新研磨，合格细粉随气流进入脉冲除尘收集系统完成气固分离。最终，成品粉体经密闭输送设备送入成品仓储存，按需进行包装发货。

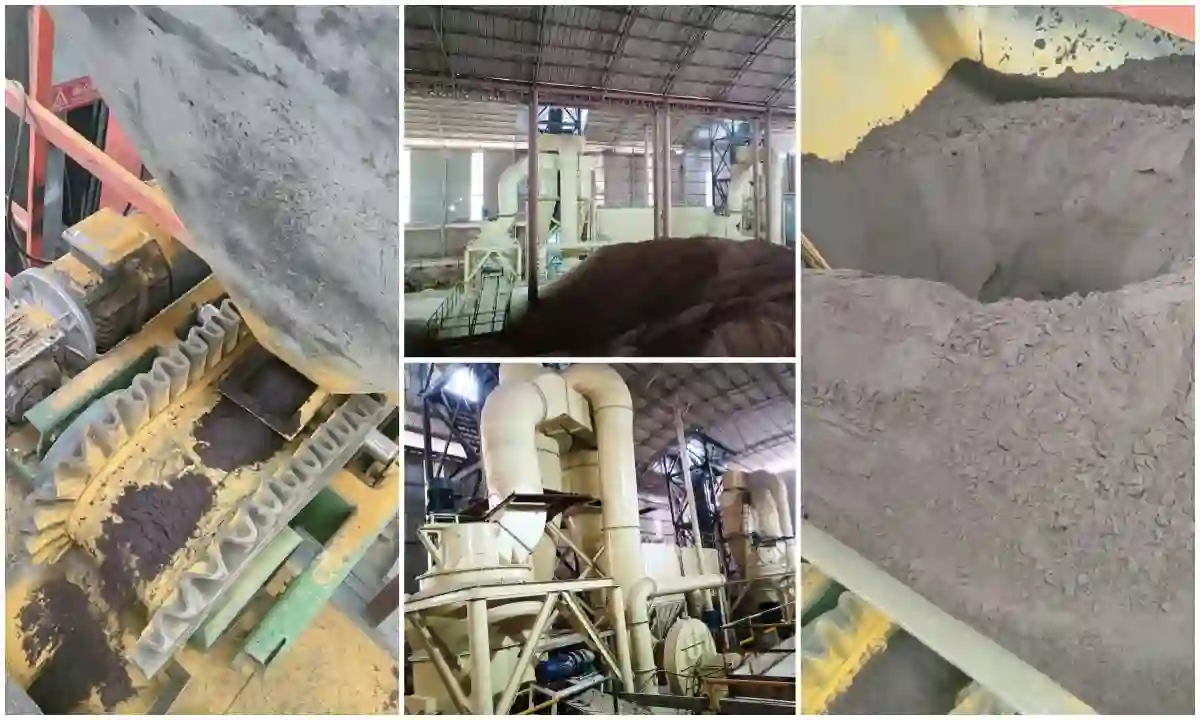

桂林矿机的氧化铁红磨粉机客户现场

氧化铁红磨粉常见问题解答

氧化铁红磨粉机出粉色泽暗淡怎么办？

首先检查并严控磨腔温度，防止高温导致氧化铁红晶型异变，其次加强原料预处理，通过前置筛分搭配多级磁选彻底去除砂石和铁质杂质。适当调高分级机转速，细化成品粒径。必要时可在投料时掺加少量专用分散剂，消解粉体团聚，有效提升颜料的红度和光泽度。

超细氧化铁红磨粉时粉体易团聚怎么办？

超细氧化铁红粉体比表面积大，表面静电作用强，且极易吸潮，因此容易出现抱团结块现象。生产时需严格控制原料含水率在5%以内，同时在投料过程中搭配使用专用分散助剂，有效削弱粉体间的相互作用力，显著改善分散性能。

氧化铁红粉体具备爆炸风险吗？

325目及以下的常规氧化铁红粉体粒径较大，粉尘沉降速度快，一般无爆炸隐患，配置常规脉冲除尘系统即可满足安全要求。但800目以上的超细氧化铁红粉料比表面积大，易在空气中悬浮聚积，存在一定的燃爆风险。因此，超细磨粉生产线必须配套防爆电气设备、防静电接地系统、泄爆装置以及粉尘浓度超标联锁停机装置，确保生产安全。
