什么是碳化硅（SiC）？

碳化硅（化学式SiC，英文 Silicon Carbide）是硅元素与碳元素按1:1原子比例结合形成的共价化合物，也是第三代宽禁带半导体材料的核心代表。它兼具高硬度、高热导率、宽禁带宽度、高击穿电场强度等优异特性，既可通过高温单晶生长工艺制备成碳化硅衬底，也可加工为不同细度的粉体，广泛应用于工业磨料、耐火材料、半导体原料等领域，是支撑新能源、高端制造、半导体产业发展的关键基础材料。

硅（Si）+ 碳（C）= 碳化硅（SiC）

碳化硅材料的特性分析

高硬度（耐磨强）：莫氏硬度高达9.2~9.5，显微硬度3000~3300kg/mm²，硬度仅次于金刚石，物料磨蚀性极强，耐磨性能优异，研磨加工难度大。

高热导率（散热好）：热导率可达 4.9W/cm・K，约为金属铜的2~3倍，散热效率远优于硅材料与普通金属，可保障高功率、高温工况下设备稳定运行。

宽禁带宽度（耐高温）：禁带宽度约3.2 eV，是硅材料的3倍左右，熔点高达2700℃，化学稳定性强、耐酸碱腐蚀，可在高温、极端腐蚀环境中长期稳定工作。

高击穿电场强度（耐高压）：击穿电场强度可达2~4 MV/cm，是硅材料的10倍以上，耐压性能突出，可满足高压电力电子设备的工作需求。

单晶碳化硅与多晶碳化硅有什么区别？

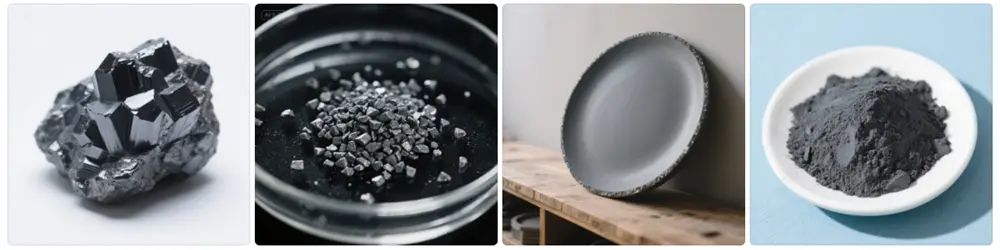

根据晶体结构与应用场景，工业碳化硅主要分为单晶碳化硅与多晶碳化硅两大形态：

单晶碳化硅

通过物理气相传输（PVT）、化学气相沉积（CVD）等工艺生长的高纯单晶体，经切割、研磨、抛光制成碳化硅衬底，主要应用于新能源汽车、光伏逆变器、智能电网、5G通信等高端电力电子领域。

多晶碳化硅

是工业领域消耗量最大的碳化硅形态，通过碳热还原法、气相合成法等工艺制备成块状原料，再经破碎、研磨加工为不同细度的粉体，广泛用作工业磨料、耐火材料以及单晶生长的上游原料。根据粉体纯度与外观颜色，可分为黑碳化硅与绿碳化硅两大类。

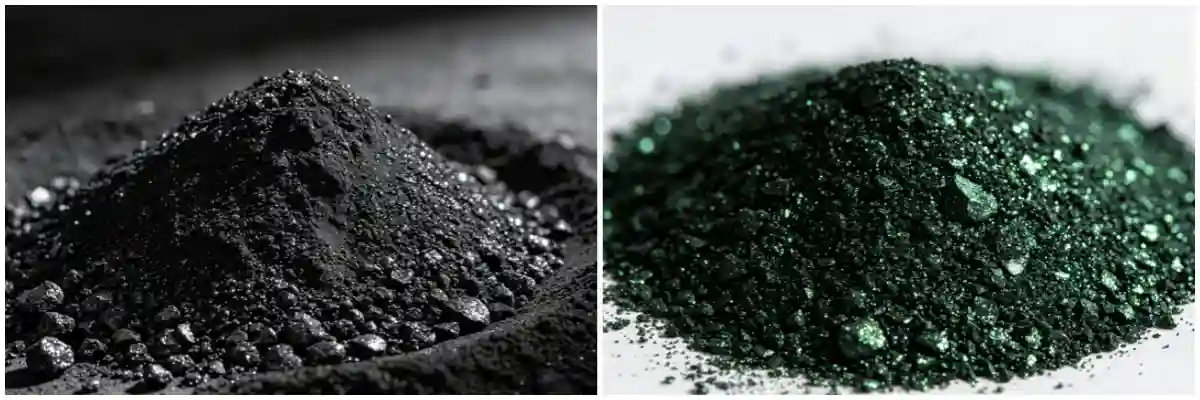

黑碳化硅：SiC纯度≥98.0%，韧性高、成本适中，多用于普通固结磨具、耐火材料、冶金脱氧剂等常规工业场景。

绿碳化硅：SiC纯度≥99.3%，硬度更高、脆性更强，多用于精密抛光、半导体高纯原料、高端结构陶瓷等对纯度要求严苛的场景。

碳化硅粉体的应用领域

磨料加工：材质硬度高、颗粒切削性优异，可制作各类磨具用于通用磨削抛光，高纯绿碳化硅微粉更是半导体晶圆与光学镜片超精密加工的核心耗材。

冶金耐火：耐高温抗热震、化学性质稳定，既可制备长效耐火制品用于高温窑炉，也能作为冶金脱氧增碳助剂净化钢液，提升钢材强度与耐磨性。

晶体生长：高纯碳化硅粉体是PVT晶体生长工艺的核心原料，纯度与粒度均匀度直接决定单晶品质与生产良率，是半导体产业链关键上游材料。

复合材料：烧结成型后具备耐磨、耐高温、轻量化特性，广泛用于工业耐磨配件，复合陶瓷材料可适配航空航天、核能极端工况。

其他场景：超细粉体可作为功能改性填料，掺入涂料、橡塑、防静电材料中，有效提升基材耐磨、防腐、导电等综合性能。

碳化硅粉体加工为什么离不开磨粉机？

目前工业化碳化硅粉体的主流生产方案为：高温化学合成块料+机械研磨细化，纯化学法技术与成本门槛极高，仅局限于实验室、小批量项目场景，无法实现规模化量产。

化学合成仅能制得大块碳化硅坯料：无论是工业级阿奇逊碳热还原，还是半导体级高纯硅碳固相合成，2000℃以上高温反应生成的原生块料颗粒粗、粒径分布宽，必须经破碎、研磨分级后，才能得到80~2500目粒度均匀的商用粉体。

机械研磨可灵活调整目数、实现批量稳定生产，哪怕是6N级高纯碳化硅粉体，也是先化学合成高纯块料，再采用全陶瓷内衬的气流磨制备，并非纯化学法产出。

固相化学法：碳热还原法易产生游离硅、游离碳杂质，仅能合成块状料，无法一步产出商用超细粉体。

气相化学法：溶胶‑凝胶与CVD气相法原料成本高、设备门槛高，仅可小批量制备纳米高纯粉，不具备工业化量产能力。

燃烧合成法：自蔓延燃烧法反应剧烈可控性差，易出现反应不完全、粉体团聚与杂质超标问题，粒度精度低，仅适用于小批量试制。

碳化硅磨粉工艺与研磨设备

常规工业碳化硅磨粉

以石英砂、石油焦为原料，经碳热还原制得的块状碳化硅，再经多段破碎、闭路研磨分级，搭配磁选与简易酸碱除杂制得成品粉体。该工艺成熟稳定、产能大、性价比突出，广泛应用于磨料、耐火材料、冶金等常规工业领域。

因碳化硅硬度高、磨蚀性强，普通磨粉设备磨损快且易引入铁类杂质，需选用碳化硅专用研磨设备：

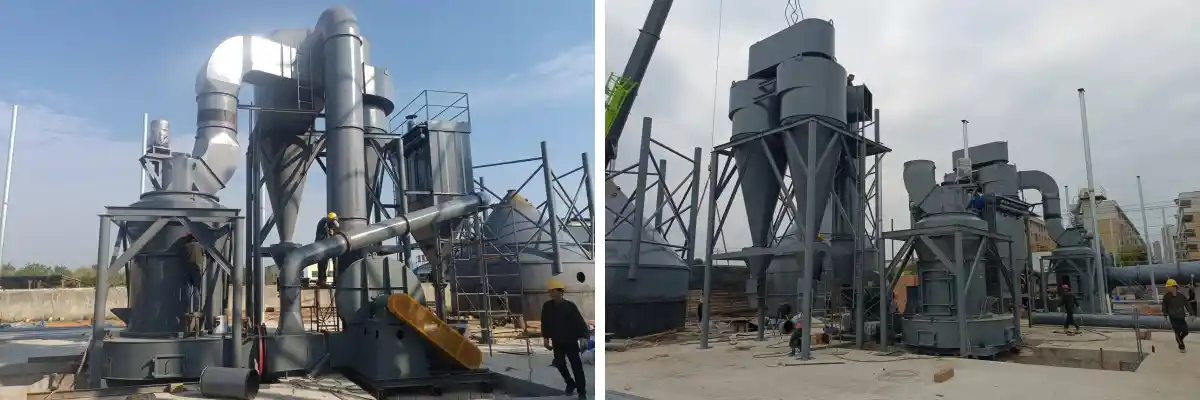

80~400目粉体加工：推荐桂林矿机耐磨强化型雷蒙磨粉机，采用高铬合金、耐磨陶瓷、硬质合金等高耐磨材质，可长时间连续稳定生产。

400~2500目超细粉加工：选用全腔体陶瓷内衬超细立式磨粉机，大幅抑制金属杂质掺入，保障粉体纯度与品质稳定。

半导体高纯碳化硅磨粉

以6N级高纯硅粉、高纯石墨为原料，经真空高温固相反应合成高纯碳化硅块料，采用气流磨在惰性密闭环境下完成超细研磨，全程无金属接触杜绝杂质污染。配合多级酸洗、高温纯化、深度除铁及批次均化处理，可将杂质管控至ppm级别，充分满足PVT法碳化硅单晶生长对原料的严苛要求。

碳化硅衬底的制备工艺

粉料合成 → 晶体生长 （PVT法）→ 晶锭切割 → 晶圆切片 → 研磨、抛光 → 碳化硅衬底

碳化硅粉料合成

以6N级高纯硅粉（纯度99.9999%）搭配高纯石墨碳源，经真空高温固相催化反应合成半导体级碳化硅粉料，其纯度与粒度均匀度直接决定单晶生长的缺陷水平与成品良率。

碳化硅晶体生长

目前行业主流采用PVT物理气相传输法：将高纯碳化硅粉料装填至等静压石墨坩埚底部，坩埚顶部固定碳化硅籽晶，在惰性气氛、2000℃以上高温环境下，固态粉料升华为Si、Si₂C、SiC₂等气相物质。

气相物质沿炉内温度梯度向上输运至低温籽晶表面发生结晶，逐层沉积生长为完整碳化硅单晶体；通过精准调控热场梯度稳定长晶速率，待生长完成后缓慢降温，最终制得圆柱形碳化硅晶锭。

碳化硅晶锭切割

借助X射线衍射设备精准标定晶锭晶向并划定切割基准，先去除晶锭两端多晶与缺陷集中区段，经金刚石砂轮外圆磨削规整至标准尺寸后，再依托金刚石线锯、内圆切割机沿既定晶向精细裁切，加工为碳化硅晶圆片。

碳化硅晶圆研磨、抛光

通过研磨、抛光两道工序将晶圆表面处理至原子级平整度：先使用金刚石涂层陶瓷研磨盘粗磨，将表面粗糙度降至微米级别；再配合精密抛光设备与陶瓷抛光盘精细抛光，得到纳米级超光滑晶圆表面。

碳化硅衬底清洗检测

研磨抛光后的晶圆表面易附着有机污染物、金属杂质及细微颗粒，需通过多道高纯湿法清洗工艺彻底净化，为后续外延生长、芯片制程提供高洁净度表面。

清洗完毕后，从表面形貌、晶体缺陷、电学性能等多个维度开展全面检测，验证各项性能指标是否符合生产标准，合格衬底可根据下游工艺需求进行外延层生长加工。

碳化硅常见问题解答

碳化硅与氮化镓的区别是什么？

二者同属第三代宽禁带半导体材料，均具备耐高压、耐高温、低损耗的优势，但核心性能侧重截然不同：碳化硅主打高压、大功率、耐高温散热场景，氮化镓偏向高频、小型化、中低压轻量化应用，两种材料属于互补关系，并非相互替代。

碳化硅衬底与蓝宝石衬底的区别是什么？

碳化硅衬底：碳化硅属于导电型宽禁带半导体衬底，导热性能优异，与氮化镓晶格匹配度高，外延生长的芯片缺陷少、散热能力强，可制备垂直结构大功率器件，主要用于5G射频、新能源汽车高压功率器件等高端场景，不足之处在于单晶制备工艺复杂，生产成本偏高，且不具备透光特性，无法应用于常规照明类光电器件。

蓝宝石衬底：蓝宝石是绝缘型光学衬底，可见光透过率高、量产工艺成熟、价格低廉，是民用LED照明的主流衬底材料，但它导热性能差，和氮化镓晶格失配度大，芯片容易发热且缺陷密度偏高，仅能制作横向结构中小功率器件，难以满足高压、大功率、高频工况的使用要求。

碳化硅磨粉为什么要用专用设备？

碳化硅硬度高、磨蚀性极强，普通设备磨损快且易引入铁杂质污染，导致粉体纯度不达标。需按细度与纯度需求匹配专用设备：80~400目常规粉体用耐磨强化型雷蒙磨，400~2500目超细粉体用全陶瓷内衬立式磨，半导体高纯粉体须采用无金属接触的气流磨，从源头保障纯度。
