珍珠岩磨粉机与生产线工艺

珍珠岩磨粉机是指将珍珠岩原矿或是膨化膨胀珍珠岩加工成粉体的设备，二者物性差异悬殊，生产工艺不可通用，膨胀珍珠岩磨粉需保障粉体多孔松散特性。生产线需要管控研磨压力、系统风量，从而保护粉体多孔结构。

什么是珍珠岩？

珍珠岩是火山喷发产生的酸性熔岩，经快速急剧冷却后形成的天然玻璃质岩石，因其断面带有独特的珍珠状圆弧裂纹而得名。该矿石主要成分为二氧化硅，含量约70%，内部裹挟2%~5%的结晶水，这也是珍珠岩能够实现高温膨胀的核心原因。在矿物特性上，珍珠岩莫氏硬度为5~6级，属于中等硬度的脆性非金属物料。

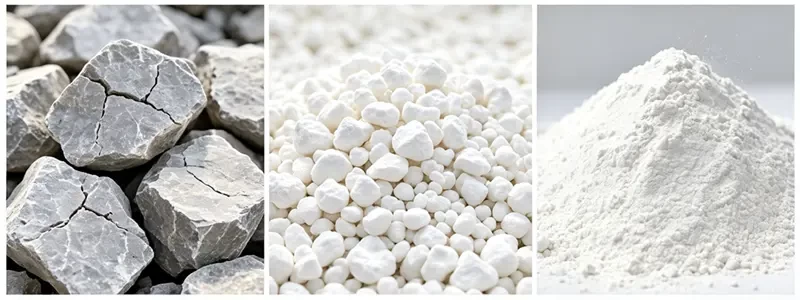

珍珠岩原矿多为灰白、浅灰或淡褐色，质地坚硬、脆性易碎裂。将原矿置于850~1100℃环境下瞬时高温焙烧，内部结晶水会快速汽化膨胀，使矿石体积扩增7~30倍，最终形成质地轻盈、孔隙丰富的白色膨胀珍珠岩。其兼具隔热保温、防火吸音、化学性质稳定等诸多优势，广泛应用于建筑保温、园艺栽培、食品助滤、橡塑填充、深冷保冷等诸多领域。而珍珠岩磨粉加工，就是将珍珠岩原矿或膨胀珍珠岩颗粒，加工成不同细度的粉体材料，是适配下游各类精细化应用场景的核心工序。

珍珠岩磨粉加工有哪些注意事项？

珍珠岩是玻璃质脆性多孔矿物，具备质脆易碎裂、比重轻、孔隙多、易吸潮、含游离二氧化硅、膨胀后气孔极易破损的独有特性，其磨粉加工全程需围绕物料特性管控，避免套用普通矿石磨粉工艺造成产品性能报废，以下是桂林矿机结合数十年的行业经验分享：

除杂筛分：珍珠岩原料加工前需严格除杂筛分，珍珠岩原矿常夹杂高硬度石英、火山岩结块及铁质杂质的特性，提前筛除硬质结块、去除铁杂质，既能避免硬质物料加剧磨辊、磨环、风道等设备易损件磨损，也能防止铁杂质导致成品出现黑点、后期返黄，保障涂料、保温制品的外观与品质。

水分处理：针对珍珠岩多孔结构吸水性强、孔隙易锁水的特性，需将原矿含水量控制在2%以内，水分过高会引发磨粉机糊壁、堵分级叶轮、堵风道、闷机积料等问题，同时原料烘干温度不宜过高，防止矿料提前局部膨化，改变物料原有属性，影响后续膨化加工和成品使用性能。

压力控制：合理调控研磨压力与研磨方式，基于珍珠岩整体质脆、膨胀料气孔易破损的特性，加工膨胀珍珠岩时需调低磨辊压力，以轻柔碾压研磨为主，杜绝过度粉碎，避免只追求细度、打碎颗粒孔隙导致容重超标、保温性能下降，加工原生珍珠岩矿可适度加大研磨压力，提升加工产能。。

磨粉工艺：严格区分珍珠岩原矿与膨胀珍珠岩的磨粉工艺，二者物理特性差异极大，不可混用工艺。未膨化的致密玻璃质生矿可承受适度研磨压力，磨粉后再进行高温膨化；已完成膨化的膨胀珍珠岩拥有蜂窝状封闭气孔、质地极脆，抗冲击能力极差，严禁使用锤击、高速冲击类设备暴力研磨，只能采用碾压、摩擦式低速研磨模式，避免气孔破碎、堆积密度飙升，导致保温、隔热、吸附性能彻底失效。

安全管控：珍珠岩粉体含游离二氧化硅、粉尘质地极轻、悬浮时间长、飘散范围广，整套磨粉系统必须全程密闭，配套脉冲除尘设备，操作人员需佩戴专业防尘面罩，规避矽尘职业危害；同时车间需做好电气防爆处理，杜绝明火与电火花，防止悬浮粉尘浓度过高引发安全隐患。

如何选择合适的珍珠岩磨粉机？

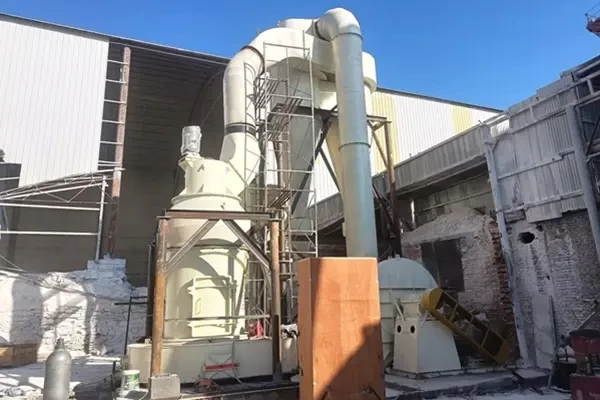

雷蒙磨粉机

雷蒙磨粉机适用于80~400目常规珍珠岩粉体生产，采用纯碾压摩擦式研磨原理，无高速冲击，非常适配质脆、气孔易破损的膨胀珍珠岩磨粉工况。该设备结构简单、故障率低、运维成本低、密封性好，可通过调低磨辊压力、匹配小风量风路系统，最大限度保留膨胀珍珠岩孔隙结构、控制成品容重稳定，针对珍珠岩原矿硬质磨粉工况，也可正常加压生产、产能稳定，是建筑保温砂浆、普通填料、防火基材等中小规模珍珠岩粉生产的高性价比主力机型。

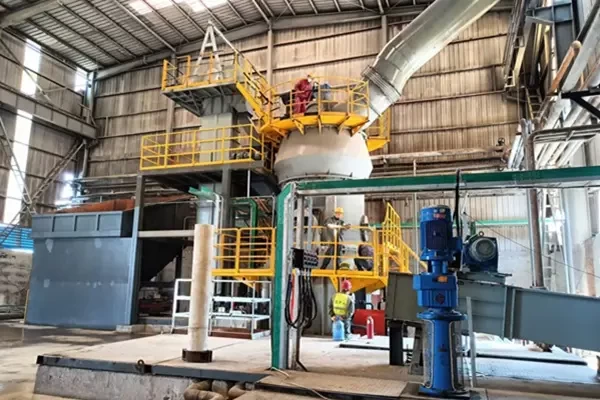

立式磨粉机

立式磨粉机集破碎、烘干、磨粉、分级、输送于一体，适合大规模、高产能的珍珠岩原矿制粉生产线。设备研磨压力大、物料适应性强，可高效处理含水、含杂的原生珍珠岩矿石，出料粒度均匀、产能远超普通雷蒙磨粉机。加工膨胀珍珠岩时可切换低压柔性研磨模式，配合专属轻质物料风路系统，避免气孔击碎、容重超标，适合大型工厂规模化制粉项目。

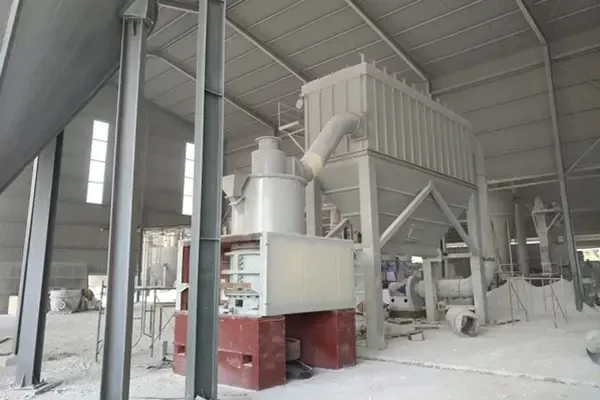

超细环辊磨粉机

超细环辊磨粉机是珍珠岩超细粉加工的优选设备，主打400~2500目高端超细粉体生产，采用多层多辊中速碾磨，研磨冲击力极小，匹配膨胀珍珠岩轻质、脆性、怕击打特性。该设备不会打碎珍珠岩蜂窝气孔、不会产生絮状碎粉，成品粒度分布集中、容重稳定，可满足涂料、化工助滤剂、吸附材料、医药载体等高端超细珍珠岩粉的严苛指标，是目前精细化珍珠岩粉体加工的主流机型。

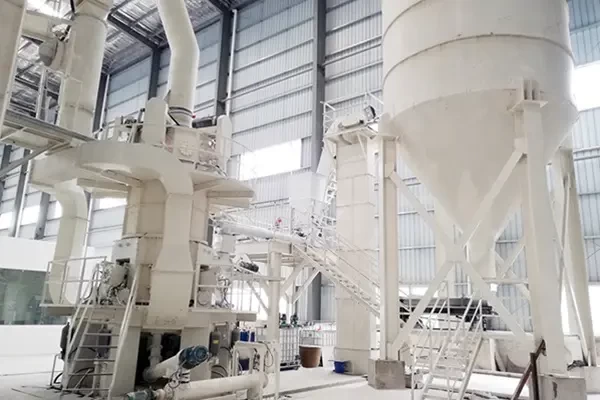

超细立式磨粉机

超细立式磨粉机属于高精细、高产能超细制粉设备，兼顾大产能与高细度优势，细度可覆盖400~2500目全区间，适合高品质、大批量珍珠岩超细粉体规模化生产。设备研磨轨迹稳定、分级精度高，针对珍珠岩轻质易跑粉、脆性易粉碎的特性，可精准调控研磨压力、风速、分级转速，既能保证原矿超细磨的产能与细度，又能实现膨胀珍珠岩低损伤制粉，孔隙完整度高、产品性能稳定，多用于高端保温材料、精密填料、特种过滤材料等高精尖珍珠岩制品生产线。

珍珠岩磨粉生产线的工艺流程

珍珠岩原矿磨粉

原矿先经颚式破碎机粗碎，处理至合适入磨粒度，再送入烘干机，将物料水分控制在2%以内。烘干后的物料进入缓冲料仓，料仓需做好防搭桥处理，避免堵料。物料通过给料机稳定送入磨粉主机，在适配研磨压力下进行碾磨。研磨后的物料随气流进入分级机，细度合格的粉体通过分级轮，粗颗粒回落磨腔重新研磨。合格粉料进入收集系统，收集的珍珠岩原矿粉，既可送至高温膨化工序深加工，也可直接作为耐火、铸造填料使用。生产产生的尾气经脉冲除尘设备处理，达标后对外排放。

膨胀珍珠岩磨粉

膨胀珍珠岩已完成膨化工序，属于轻质多孔颗粒，严禁采用破碎设备加工，尤其禁止使用锤破。物料首先经过振动筛筛分，剔除结块物料与大块杂质，再通过除铁设备去除铁质杂质。若物料水分偏高，需进行低温烘干，严格控制烘干温度，避免高温损毁物料内部气孔结构。处理后的物料送入防拱料仓，由给料机低速平稳喂料进入磨粉主机进行研磨分级，通过调节分级转速、系统风量，精准控制成品细度与堆积密度，粗颗粒物料回流磨腔重新研磨。合格粉体由旋风收集器集中收集，经螺旋输送机输送至成品仓，最后进行防潮包装处理。整条生产线采用密闭式生产，产生的含尘废气经脉冲除尘设备处理，达标后排放。

现场重点提醒：膨胀珍珠岩生产线切记取消破碎工序，生产时不能只盯目数，堆积密度要定时取样检测，研磨压力、系统风量是核心控制点。

珍珠岩磨粉机的应用场景

珍珠岩磨粉常见问题解答

珍珠岩磨粉生产线料仓频繁搭桥堵料是什么原因，怎么处理？

原料水分超标、物料流动性差，是料仓搭桥堵料的主要原因。缓冲料仓、防拱料仓需配套防搭桥、破拱装置。珍珠岩原矿重点把控入料水分≤2%，膨胀珍珠岩则控制给料速度，采用低速喂料，降低架桥堵料风险。

膨胀珍珠岩磨粉加工为什么不能上破碎机，也无需破碎机？

膨胀珍珠岩是高温膨化后的轻质多孔颗粒，破碎机带来的冲击与挤压会打碎内部蜂窝气孔，造成堆积密度升高，使成品丧失膨胀珍珠岩粉体原有使用性能。物料只需采用振动筛筛除结块及杂质即可，严禁破碎处理。

珍珠岩成品粉体为什么需要防潮包装？

珍珠岩属于多孔结构，极易吸附空气中水汽吸潮。不做防潮包装存放，粉体容易回潮结块。仓储要放在通风干燥库房，堆放不能过高，重压会压实粉体，破坏松散多孔结构，直接影响产品使用效果。
